OrthoGen®

Permette di generare disegni 2D e altri elaborati a partire da modelli 3D di livello professionale

OrthoGen Hexagon

OrthoGen® è un’applicazione Object ARX sviluppata da 3DS Net Inc. che automatizza l’annotazione dei disegni ortografici, utilizzando algoritmi proprietari per posizionare con precisione tag e quote. L’uso del software riduce significativamente i tempi di generazione dei disegni – di oltre il 50% – e ne migliora la qualità.

Le annotazioni generate mantengono la coerenza con il modello originario e si aggiornano automaticamente per riflettere eventuali modifiche.

OrthoGen® automatizza l’annotazione e la quotatura dei disegni ortografici 2D da modelli 3D. Il suo impiego migliora il flusso di informazioni, poiché il software permette di generare documentazione “As-Designed” prima della costruzione, riducendo le richieste di informazioni e i potenziali disaccordi. Consente la creazione, l’aggiornamento e la pubblicazione di disegni e viste nelle prime fasi del progetto. Fornisce, infine, una documentazione dettagliata.

È uno strumento utile a ingegneri, disegnatori e architetti che creano disegni tecnici 2D per la costruzione, la fabbricazione o la documentazione nei diversi settori.

Petrolifero e del gas
Prodotti chimici
Minerario
Generazione di energia (nucleare, termica, rinnovabile)
Edilizia pesante per impianti industriali
Edilizia pesante per infrastrutture
Macchinari e attrezzature pesanti
Utility e comunicazioni
Servizi di ingegneria

Vantaggi

Integrazione diretta
con DWG

OrthoGen opera direttamente sui file di disegno DWG di AutoCAD® o BricsCAD®, semplificando l’integrazione nel flusso di lavoro esistente.

Automazione annotazioni
e quotature

Il software consente di risparmiare tempo prezioso, poiché elimina la necessità di effettuare annotazioni e quotature ripetitive.

Riduzione errori e tempi
di verifica

L’uso del software riduce gli errori di disegno manuali e permette di abbattere i tempi di verifica.

Ottimizzazione tempo
di progettazione

L’automazione delle annotazioni consente ai progettisti di dedicare più tempo alla progettazione vera e propria.

Conformità agli standard
CAD

OrthoGen® implementa senza problemi gli standard CAD del cliente, per garantire una produzione coerente degli elaborati ortografici.

Aumento di efficienza
e qualità

La possibilità di automatizzare le attività ripetitive migliora l’efficienza e la qualità del processo di disegno.

Documentazione
dettagliata

Il software consente di creare viste di dettaglio e sezioni che documentano l’intento progettuale nella sua totalità.

Funzionalità

Pianificazione tubazioni

Esempio di disegno della pianificazione di tubazioni.

Pianificazione strutturale

Esempio di disegno della pianificazione strutturale.

Pianificazione rack di tubazioni

Esempio di disegno della pianificazione di rack di tubazioni

Editor di stili

Funzionalità che consente di creare configurazioni specifiche dell’azienda

Tag e annotazioni interne

Il software consente di aggiungere annotazioni e tag all’interno delle viste di disegno.

Tag e annotazioni esterne

Il software consente di aggiungere annotazioni e tag all’esterno delle viste di disegno.

Aggiunta di etichette alle viste dei modelli CADWorx® Structure

Questa funzionalità consente di aggiungere etichette alle viste dei modelli strutturali.

Aggiunta di dati personalizzati su CADWorx® Usershapes

È possibile aggiungere set di dati personalizzati su CADWorx® Usershapes a layout e ortografie.

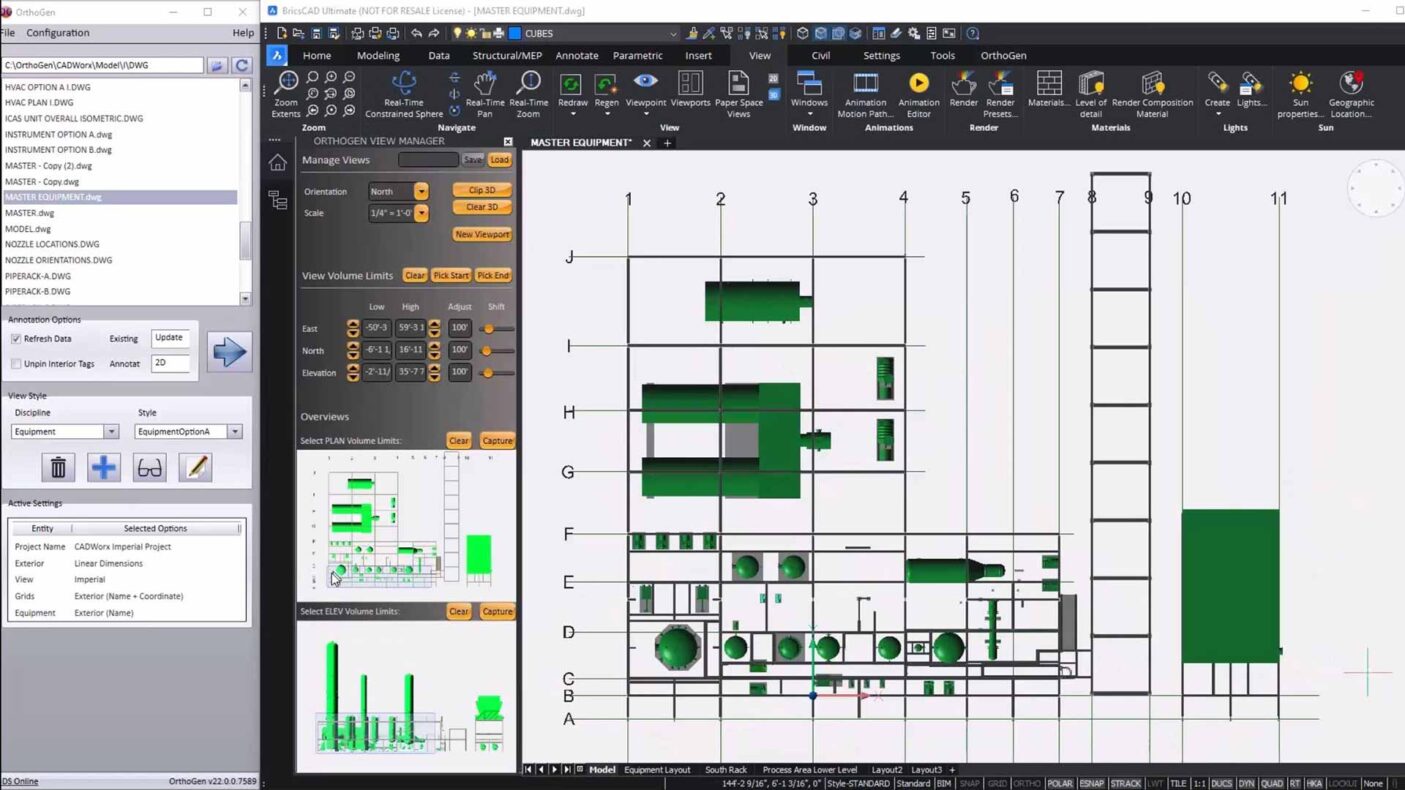

Utilizzo del View Manager per creare viste personalizzate

Tale funzionalità consente di definire viste di disegno personalizzate in modo intuitivo.

Caratteristiche

Aggiorna le viste in pochi secondi, per qualsiasi disciplina
Annota e quota automaticamente intere finestre di visualizzazione
Supporta più viste con stili diversi per foglio
Posiziona i tag in “spazio libero” per evitare sovrapposizioni
Annota automaticamente limiti e orientamenti delle viste
Supporta sistemi di coordinate utente (UCS)
Posiziona dati di posizione espressi come coordinate e/o quote
Posiziona automaticamente BOP, TOP, CL, INV o TOS
Esprime tubazioni inclinate come rapporto, angolo o pendenza
Si integra con modelli CADWorx® Structure e griglie
Regole “livello di dettaglio” per controllo densità etichette
Conserva i tag spostati manualmente durante gli aggiornamenti
