CADWorx® Electrical & Instrumentation

CADWorx® Electrical & Instrumentation è una suite di software ricca di strumenti CAD e di progettazione elettrica e di strumentazione. Comprende CADWorx® Electrical, CADWorx® Instrumentation e CADWorx® Raceway, oltre a diversi strumenti di produttività aggiuntivi che consentono di realizzare progetti in modo preciso ed efficiente.

Sviluppata in oltre 30 anni, la suite è utilizzata da aziende in più di 50 paesi del mondo e offre un set completo di strumenti di disegno e database per progettisti e ingegneri E&I.

La suite serve a semplificare e ottimizzare la progettazione elettrica e di strumentazione in ambienti industriali. È composta da tre software principali:

CADWorx® Electrical, che produce schemi elettrici intelligenti;
CADWorx® Instrumentation, un sistema di documentazione incentrato sui dati per la produzione automatizzata di documenti di strumentazione;
CADWorx® Raceway, un modulo CAD 3D per la creazione di modelli di canalizzazioni di impianti.

CADWorx® Electrical & Instrumentation Design Suite è uno strumento essenziale per una vasta gamma di professionisti coinvolti nella progettazione elettrica e di strumentazione negli impianti industriali. Si rivolge principalmente a ingegneri elettrici, ingegneri di strumentazione, progettisti elettrici e progettisti di strumentazione.

Petrolifero e del gas
Prodotti chimici
Minerario
Generazione di energia (nucleare, termica, rinnovabile)
Edilizia pesante per impianti industriali
Edilizia pesante per infrastrutture
Macchinari e attrezzature pesanti
Utility e comunicazioni
Servizi di ingegneria

Vantaggi

Progettazione efficiente

L’automazione della generazione di schemi elettrici e diagrammi di cablaggio, insieme a librerie di simboli e modelli, accelera la progettazione e riduce il lavoro manuale.

Precisione migliorata

Gli strumenti di controllo degli errori e la gestione centralizzata dei dati in un database assicurano coerenza e precisione durante tutto il progetto.

Interfaccia utente
intuitiva

L’interfaccia user-friendly semplifica la navigazione e l’utilizzo delle funzionalità del software, facilitando la progettazione.

Collaborazione migliorata

La piattaforma centralizzata per la condivisione dei dati e l’integrazione con altri strumenti CADWorx® favoriscono la collaborazione tra team e discipline.

Gestione centralizzata
dei dati

Un database unificato funge da fonte unica per i dati di strumentazione. In questo modo viene assicurata l’accessibilità e la coerenza delle informazioni.

Gestione semplificata del ciclo
di vita della strumentazione

Il software gestisce il ciclo di vita degli strumenti, dalla fornitura alla dismissione, ottimizzando le prestazioni con il tracciamento della manutenzione.

Integrazione con altri sistemi

L’integrazione con altri strumenti CADWorx® e sistemi di terze parti, insieme alle funzioni di importazione/esportazione dati, facilita il flusso di dati e l’interoperabilità.

Conformità normativa
e standard

Il software aiuta a garantire la conformità alle normative e agli standard del settore e fornisce audit trail completi.

Documentazione e reportistica
accurate

La generazione automatica di documentazione e report, insieme all’aggiornamento dinamico, riduce gli errori manuali e fornisce informazioni aggiornate.

Funzionalità

Strumenti di disegno avanzati

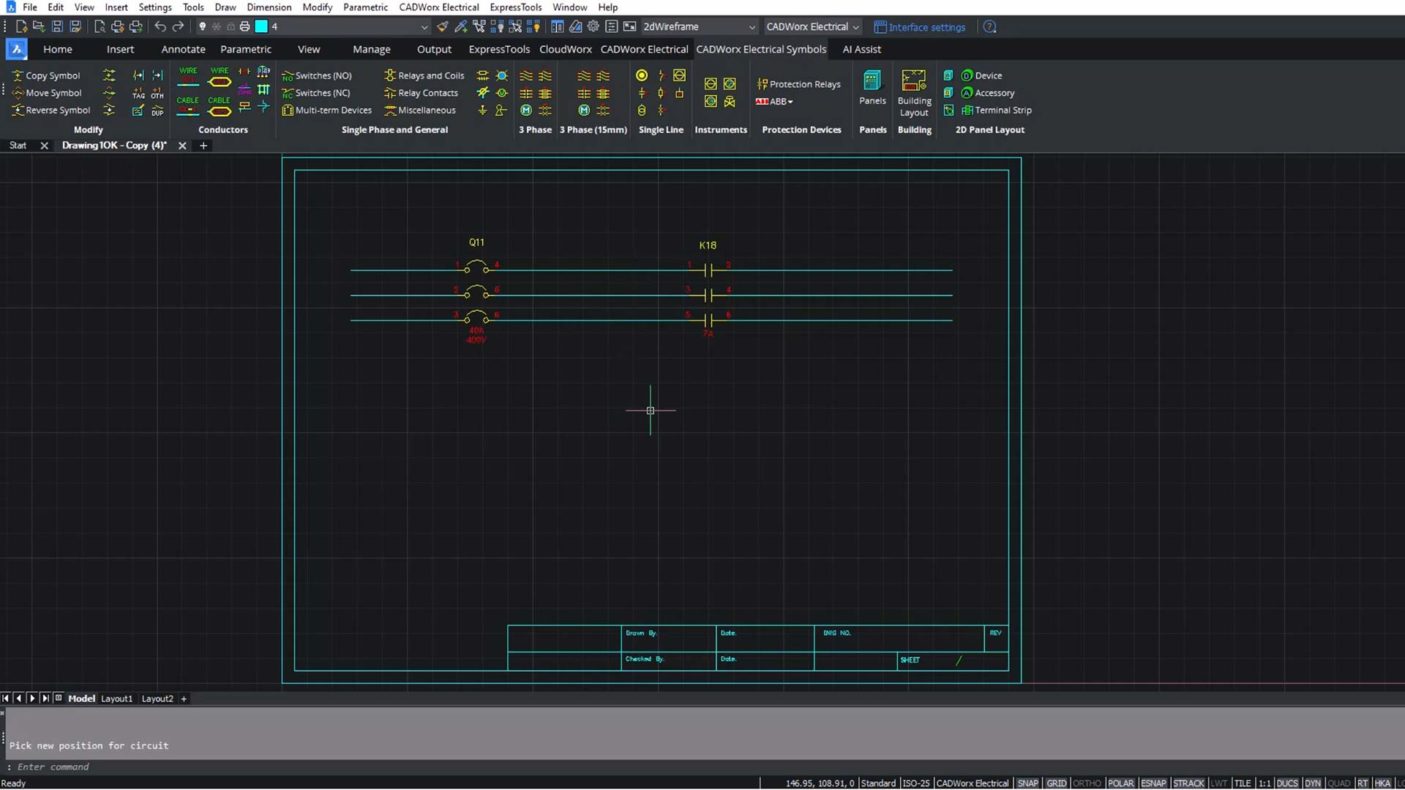

Gli strumenti di disegno avanzati rendono facile inserire e manipolare simboli elettrici intelligenti – ovvero che reagiscono e si spostano quando vengono apportate modifiche al layout.

Diagrammi a scala

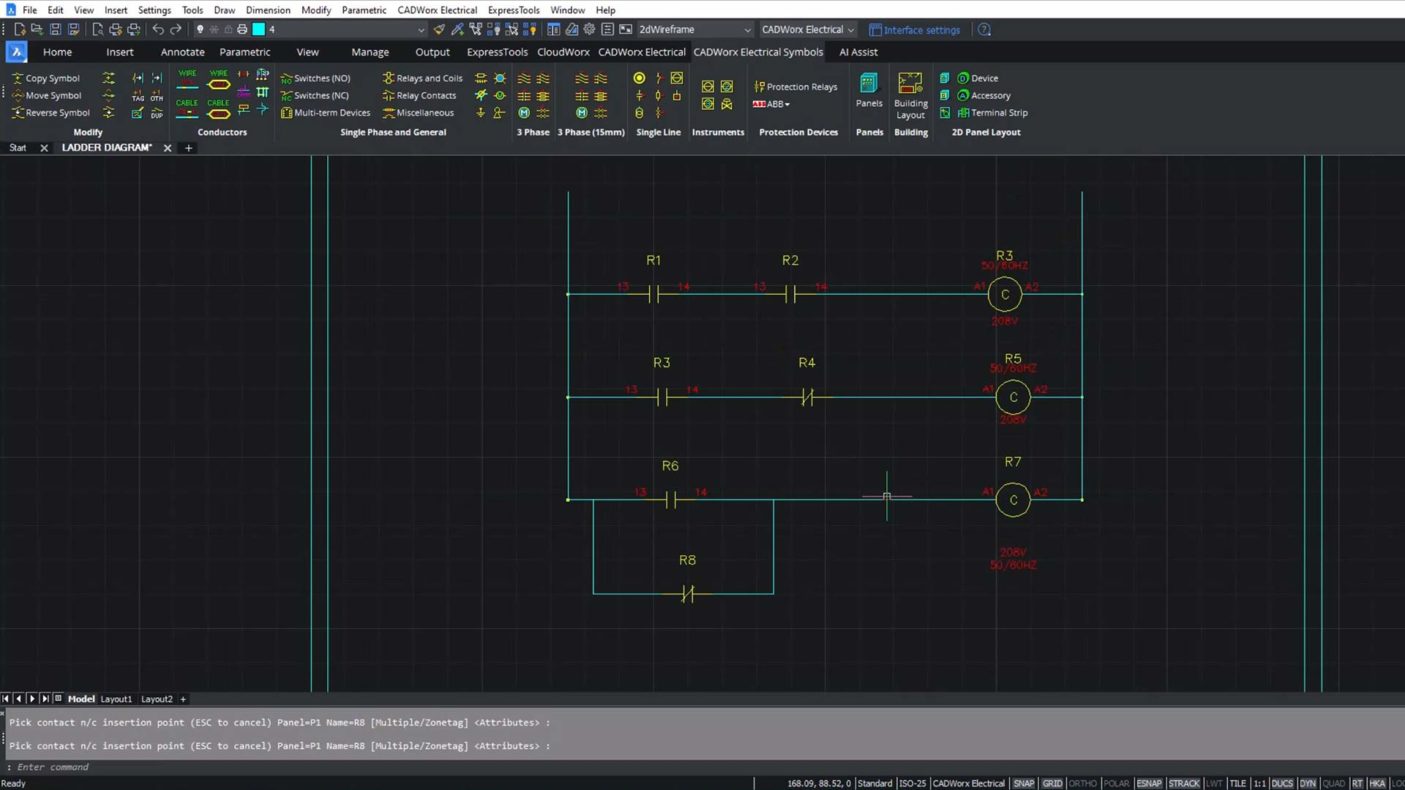

Questi diagrammi rappresentano i circuiti di controllo digitale e illustrano come l’alimentazione viene distribuita ai componenti elettrici. Il software permette di creare facilmente diagrammi a scala con più livelli, semplificando la visualizzazione delle logiche di controllo.

Diagrammi a linea singola

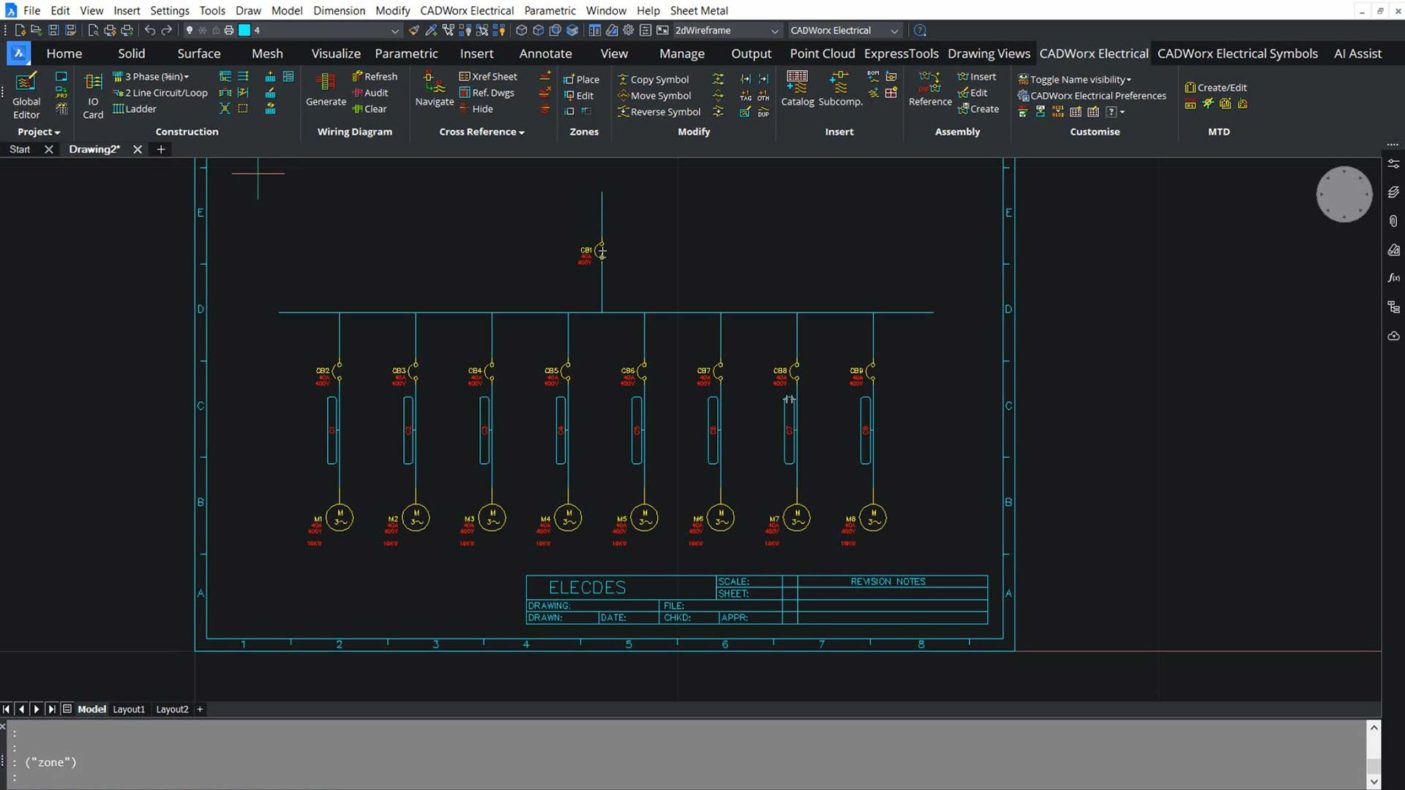

I diagrammi a linea singola sono utilizzati per rappresentare in modo semplificato i sistemi di alimentazione. Facilitano l’analisi del consumo energetico, la gestione dei carichi e la valutazione delle correnti di guasto.

Modellazione pannelli

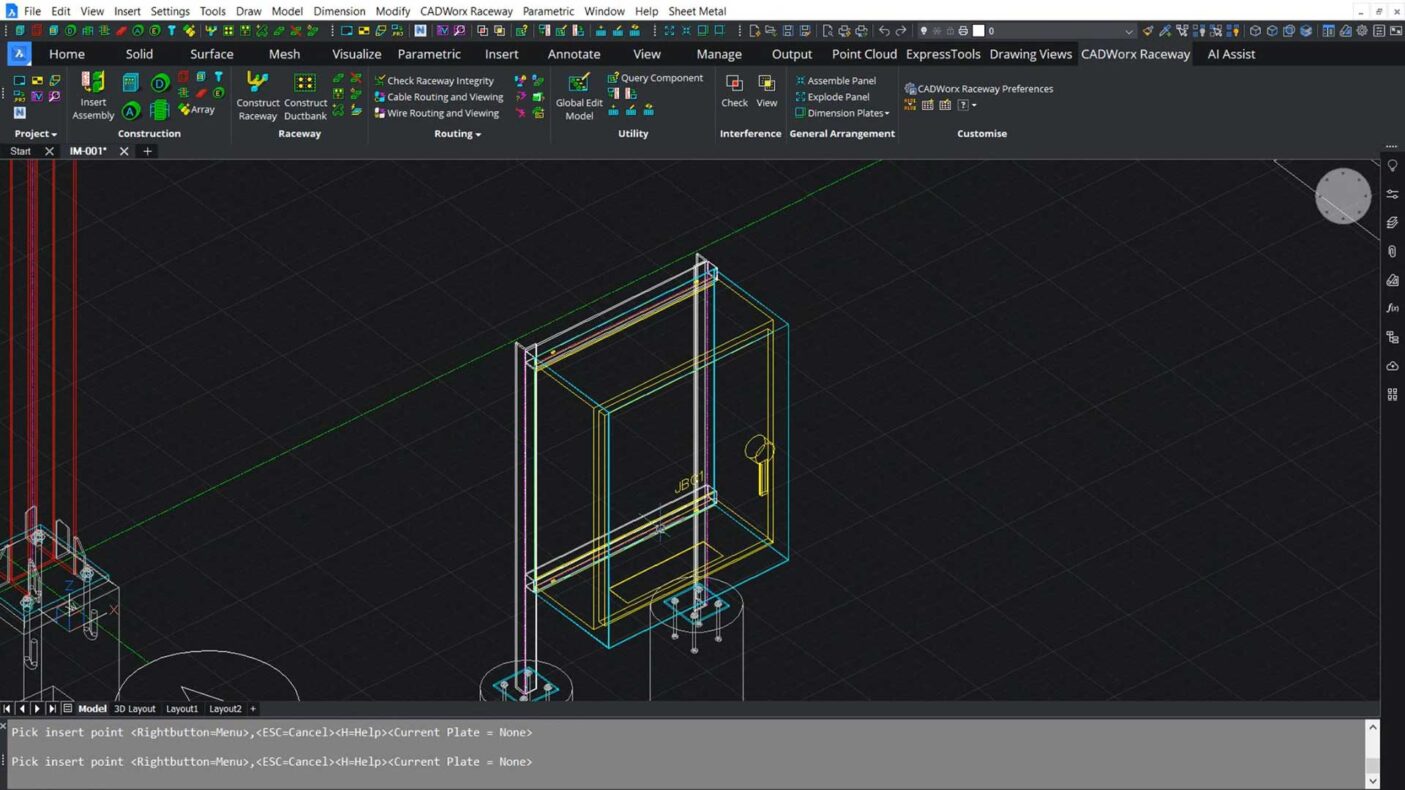

CADWorx® Raceway consente di definire e posizionare con facilità componenti essenziali delle reti elettriche, come scatole di derivazione, centri di controllo motori e quadri di distribuzione. Il software include strumenti integrati per la creazione di pannelli personalizzabili.

Modellazione canalizzazioni

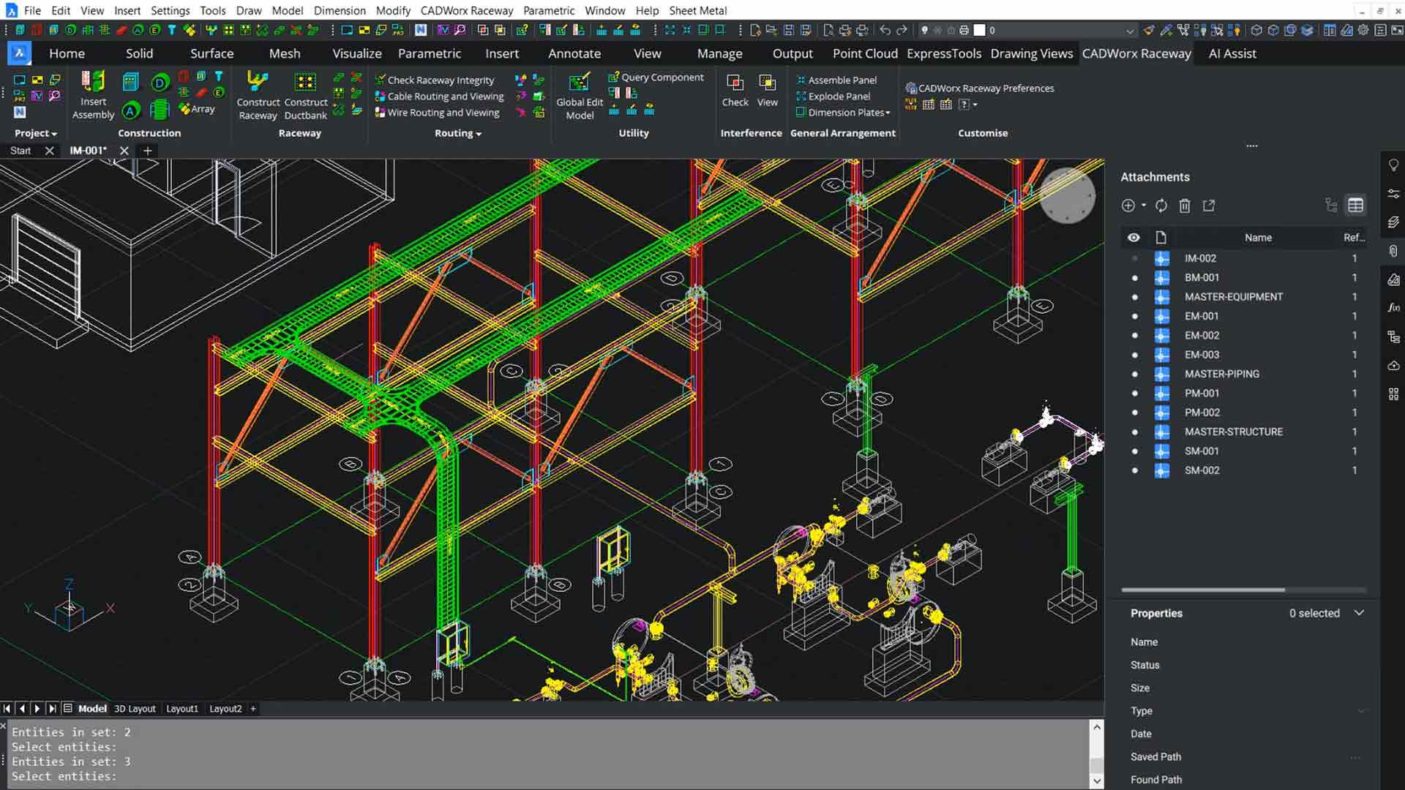

Dopo la creazione dei pannelli, è possibile progettare le canalizzazioni di collegamento. Il software permette di disporre condotti, passerelle portacavi e tubazioni in un ambiente 3D, fornendo strumenti avanzati per l’instradamento automatico e manuale delle canalizzazioni.

Modellazione banchi di condotti

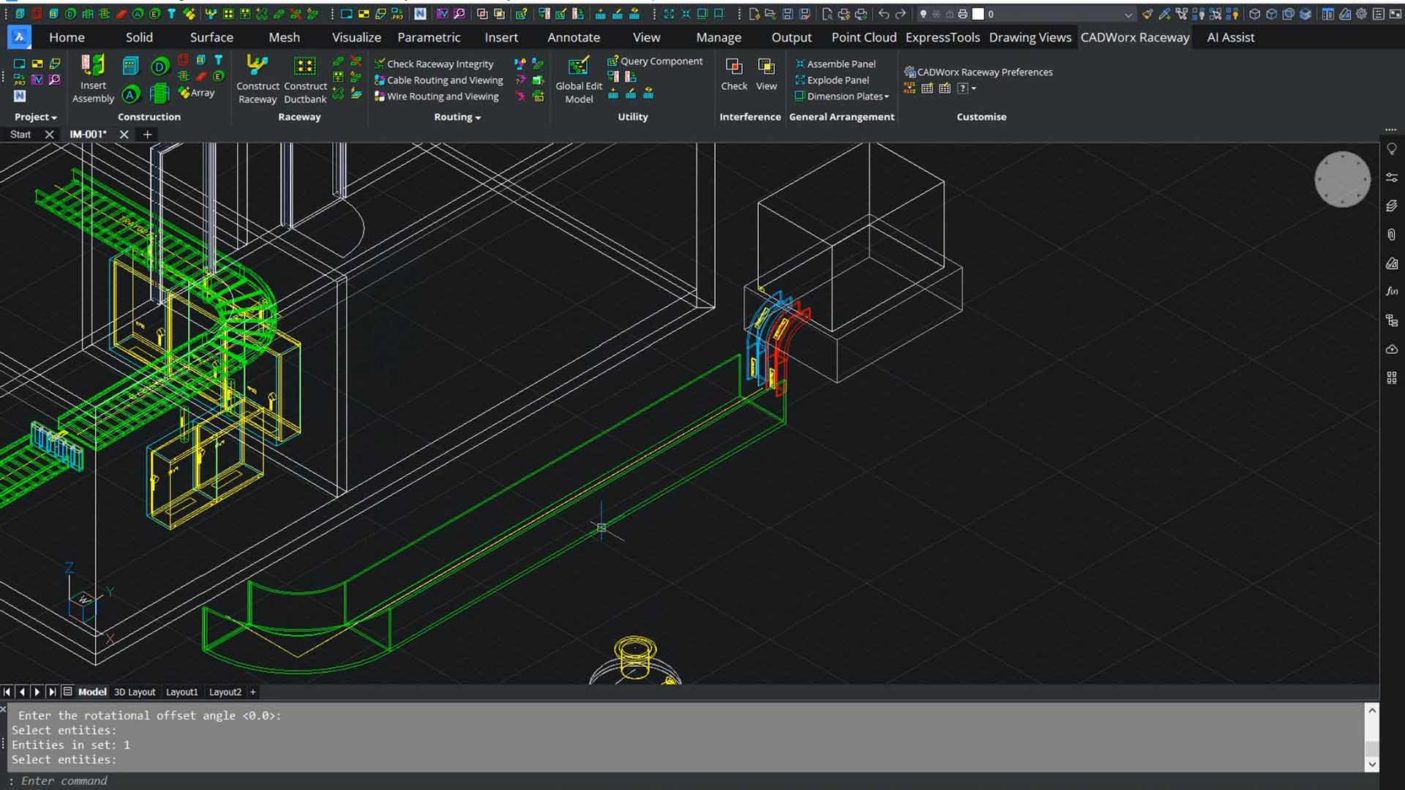

Questa funzionalità comprende la definizione dei percorsi, il posizionamento di condotti o tubazioni, l’aggiunta di raccordi o accessori e l’instradamento dei cavi. Consente di progettare sistemi di canalizzazioni elettriche sotterranee complessi.
