CADWorx® Plant Professional

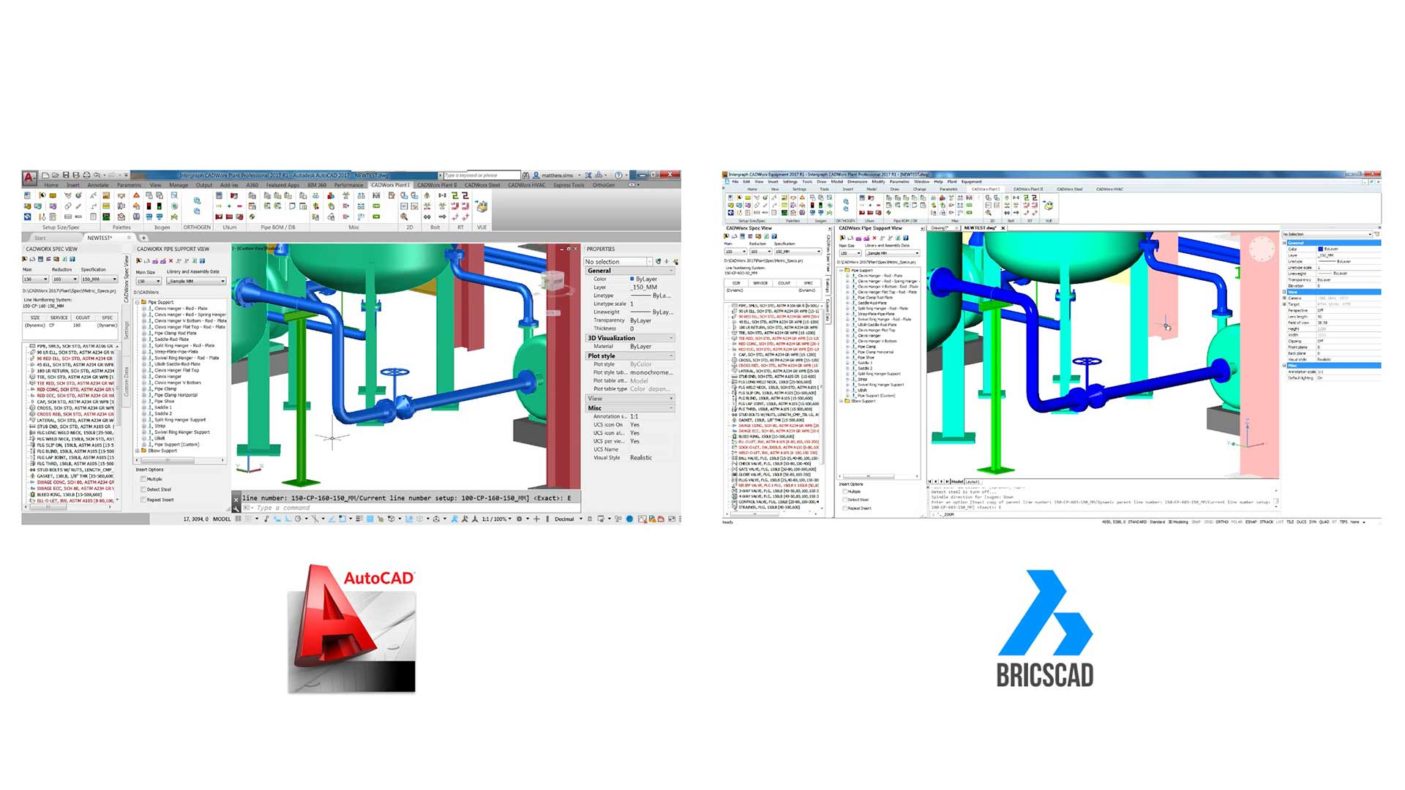

È possibile scegliere liberamente AutoCAD® o BricsCAD® come piattaforma CAD per CADWorx®.

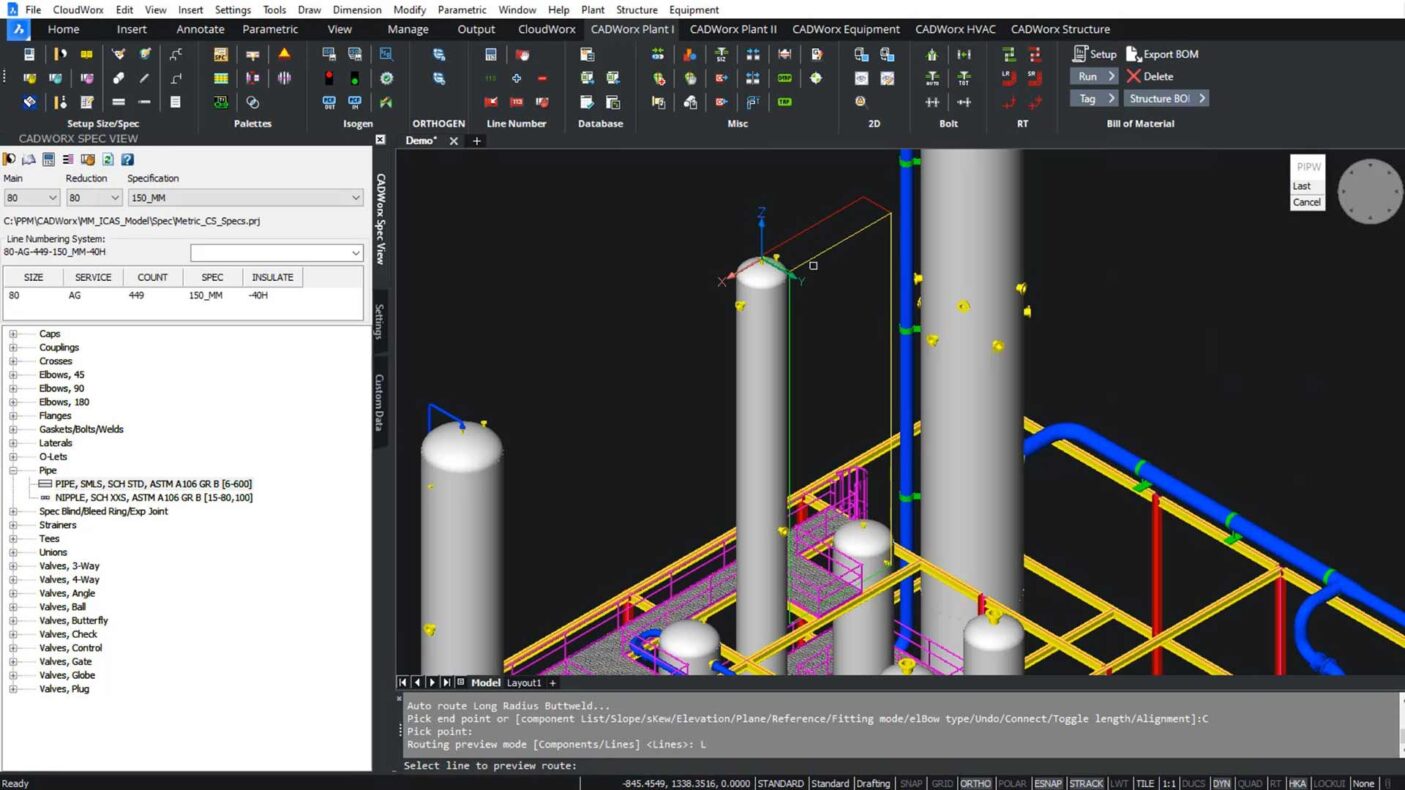

Il software consente di sviluppare layout di tubazioni ottimizzati in tempi record, tramite tecniche di modellazione intuitive e il routing automatico delle tubazioni.

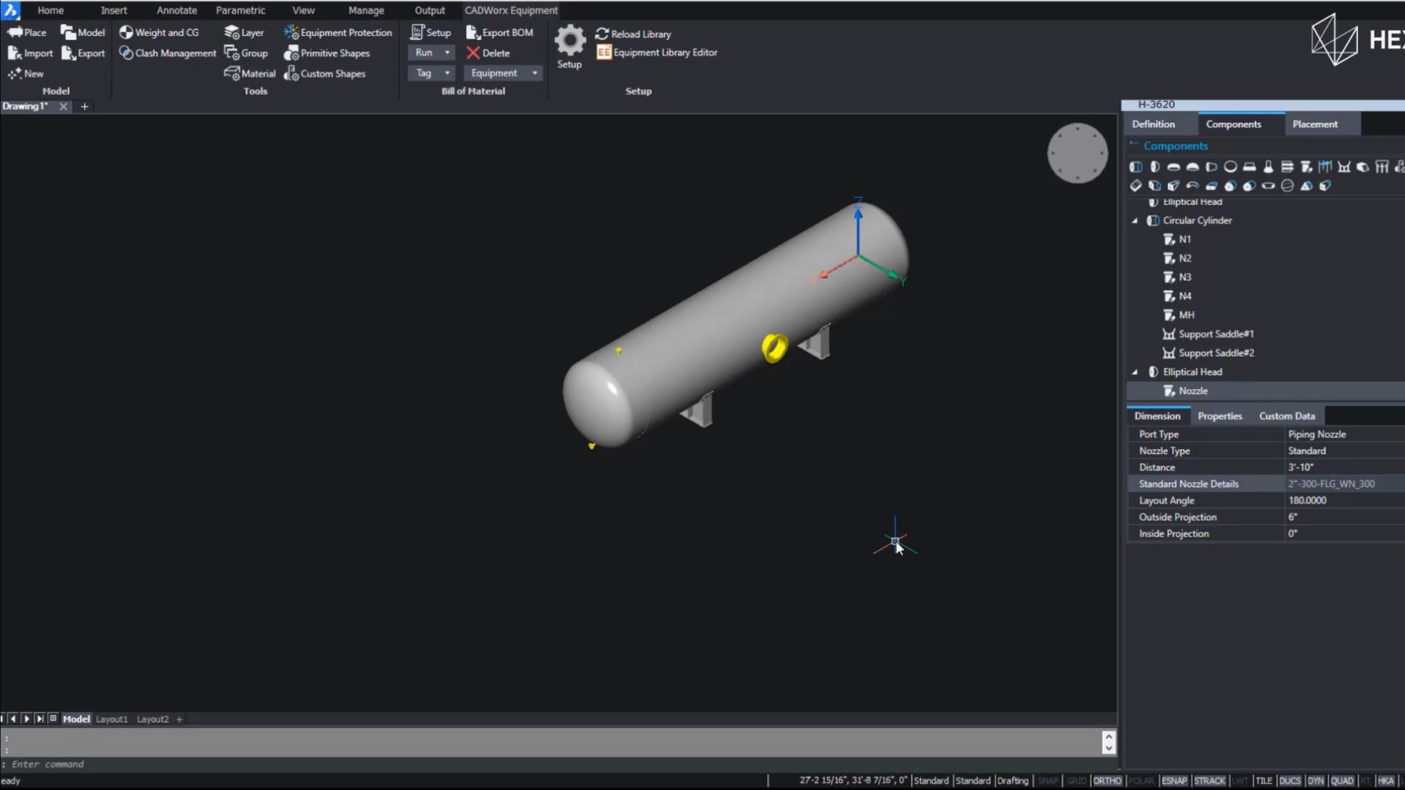

La modellazione basata su parametri rende la creazione di qualsiasi tipo di modello di attrezzatura semplice e veloce. È anche possibile sviluppare modelli di attrezzature standard aziendali, selezionarli dalla libreria di attrezzature e inserirli nel modello 3D.

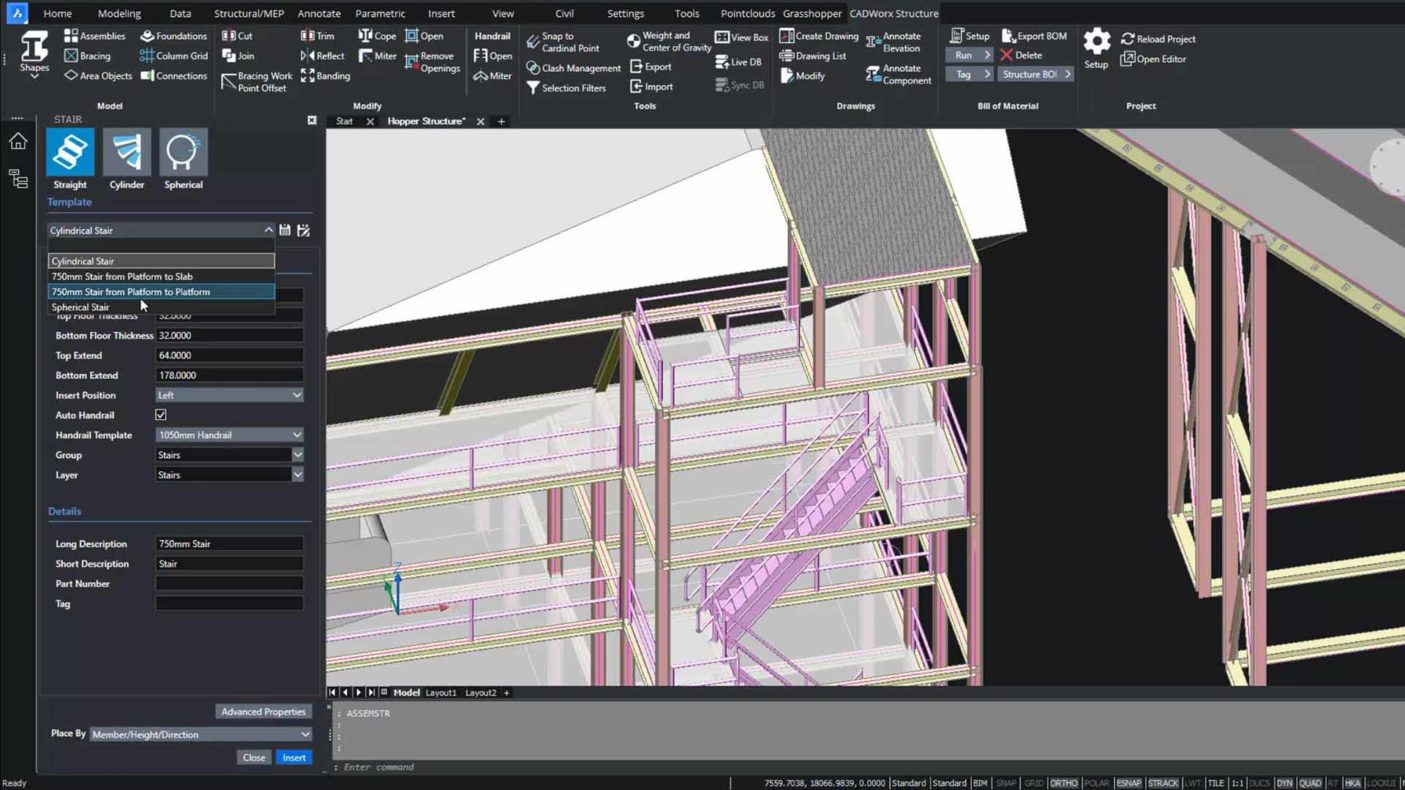

Routine intelligenti, basate su standard internazionali di carpenteria metallica, accelerano la modellazione di un’ampia gamma di strutture in acciaio.

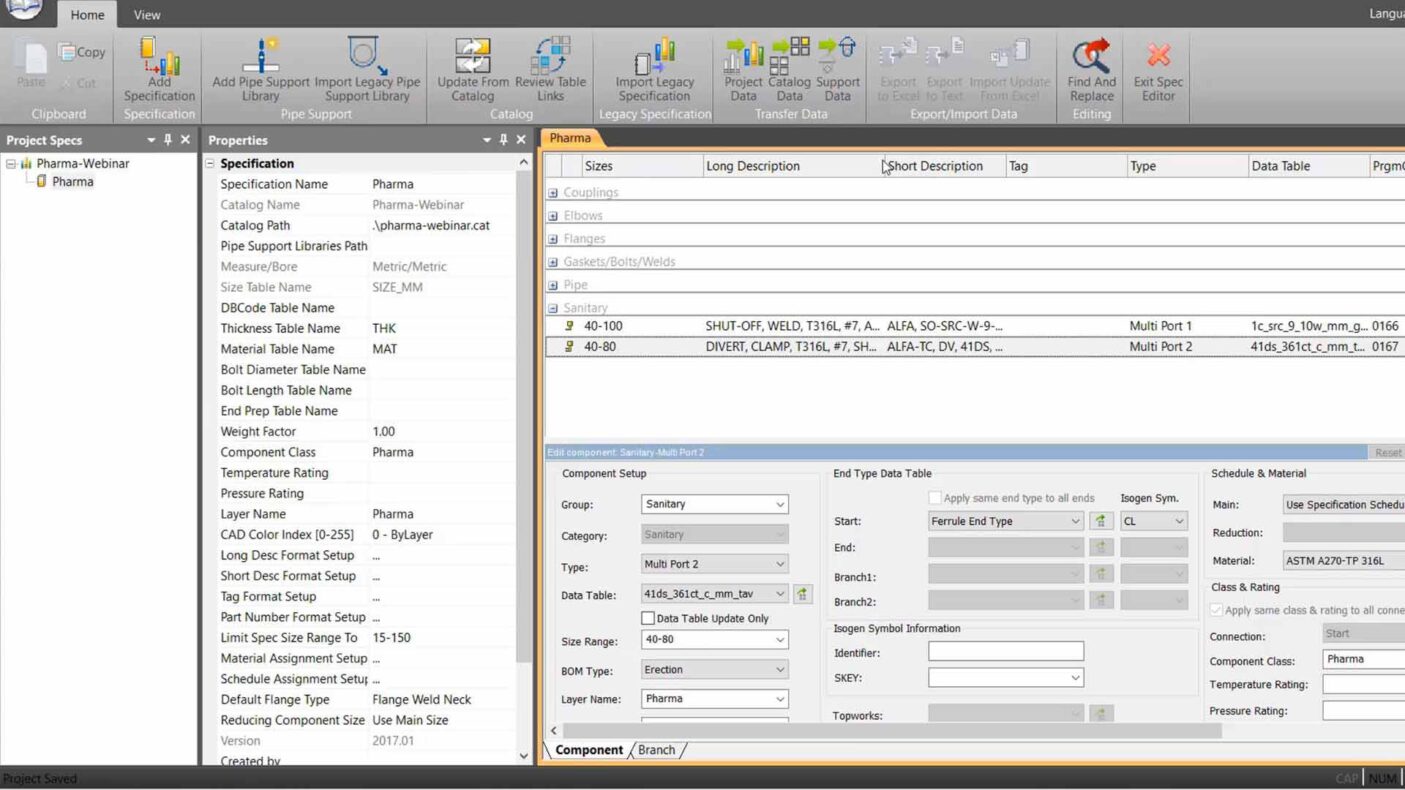

La creazione di file di catalogo e di progetto in CADWorx® Specification Editor assicura che siano disponibili dati di componenti di alta qualità per la creazione di modelli 3D accurati, dai quali vengono prodotti elaborati come le distinte materiali.

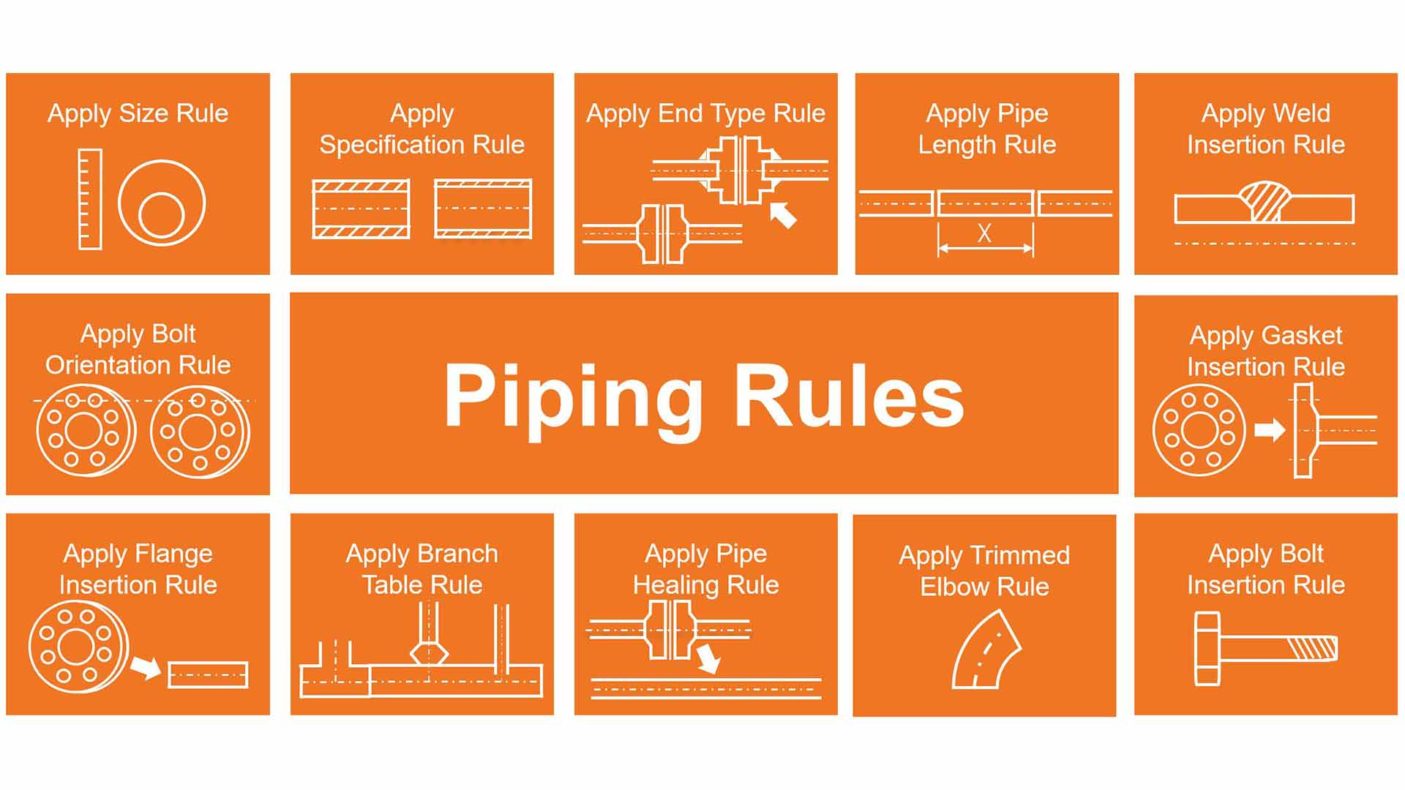

Le regole delle tubazioni integrate prevengono il verificarsi di errori di progettazione, migliorando efficienza e produttività. Al contempo, assicurano la produzione di modelli 3D ed elaborati accurati e di qualità.

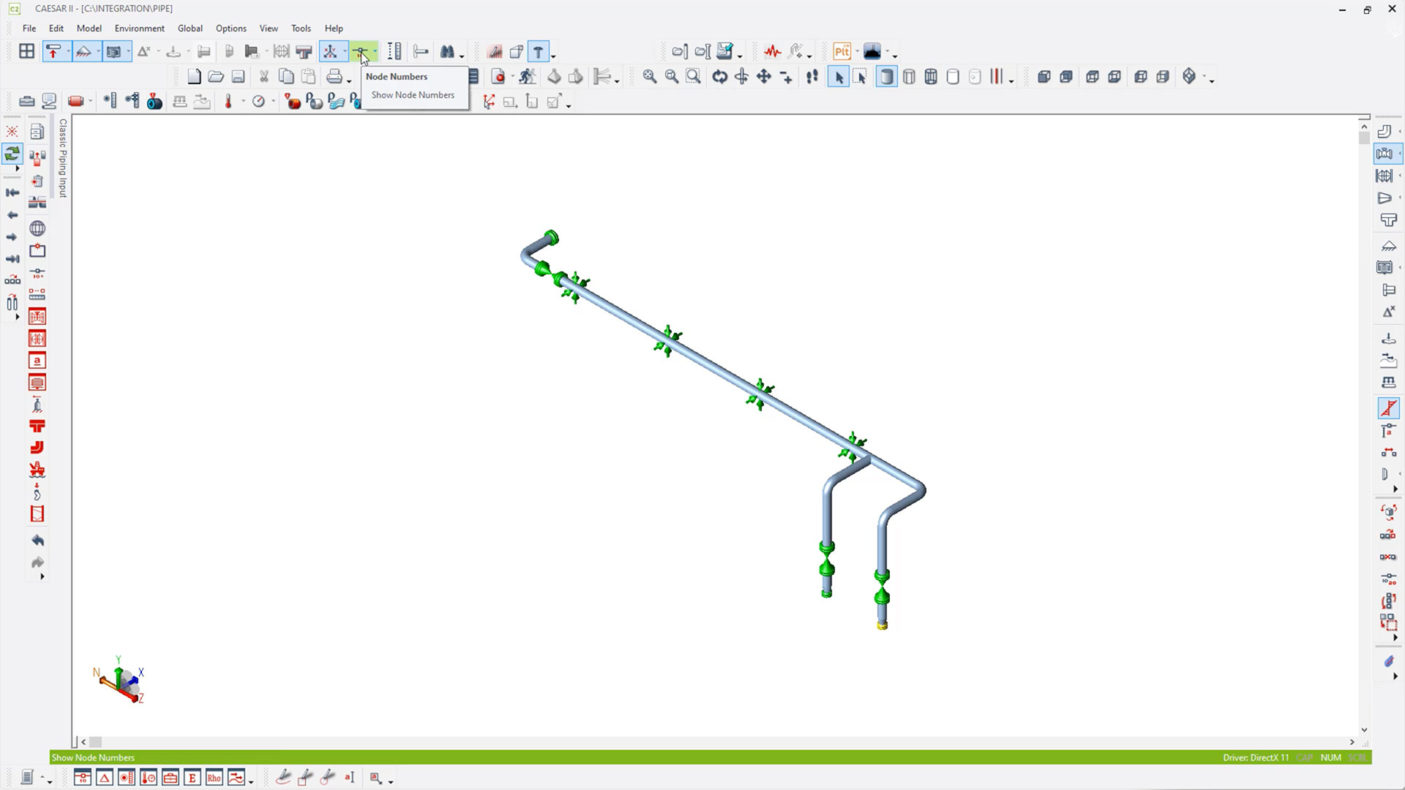

Progettisti di impianti e ingegneri di analisi delle sollecitazioni delle tubazioni risparmiano tempo e beneficiano di maggiore precisione, grazie alla possibilità di scambiare i dati delle tubazioni bidirezionalmente tra CADWorx® Plant Professional e CAESAR II®.

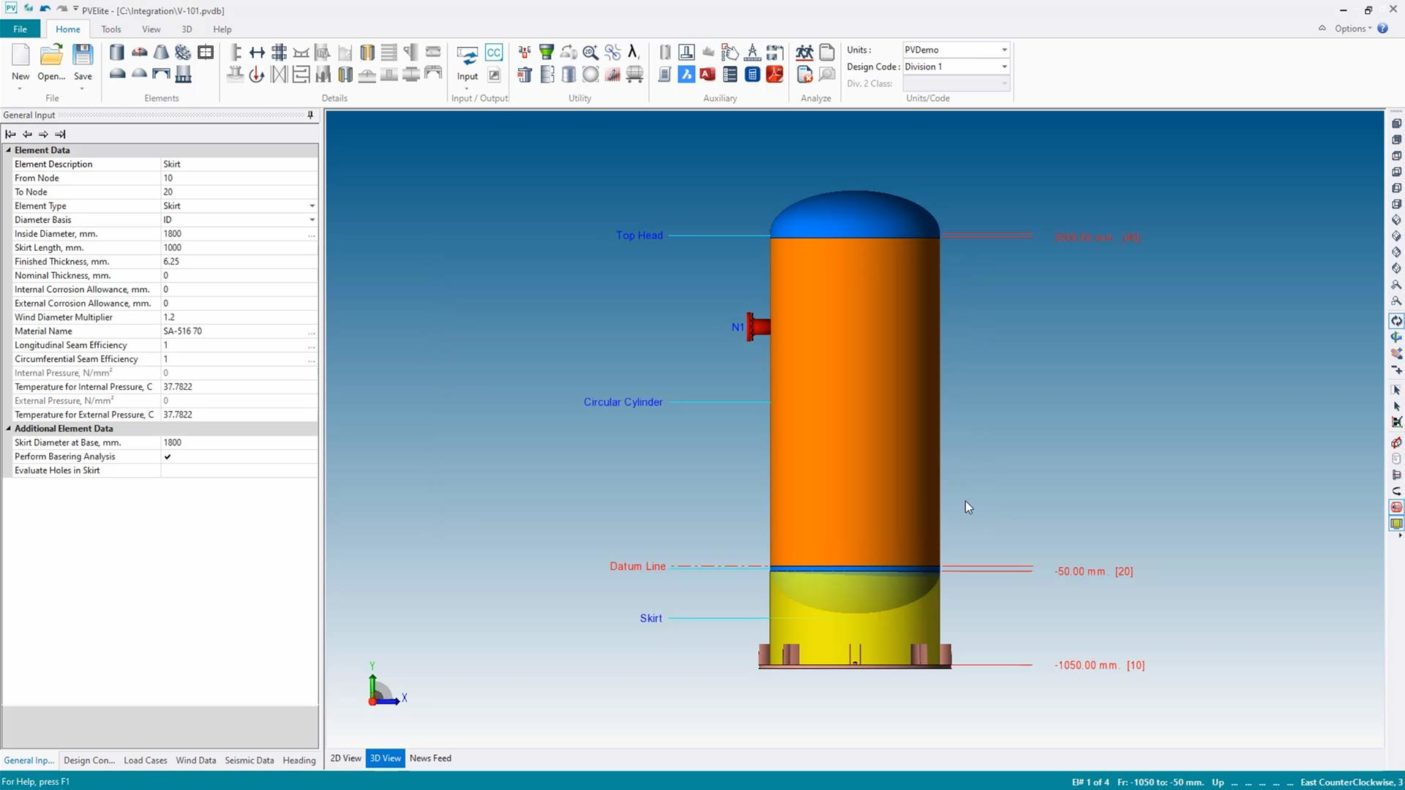

Progettisti di attrezzature e ingegneri di analisi delle sollecitazioni dei recipienti risparmiano tempo e beneficiano di maggiore precisione, grazie alla possibilità di scambiare i dati delle tubazioni bidirezionalmente tra CADWorx® Plant Professional e PV Elite®.

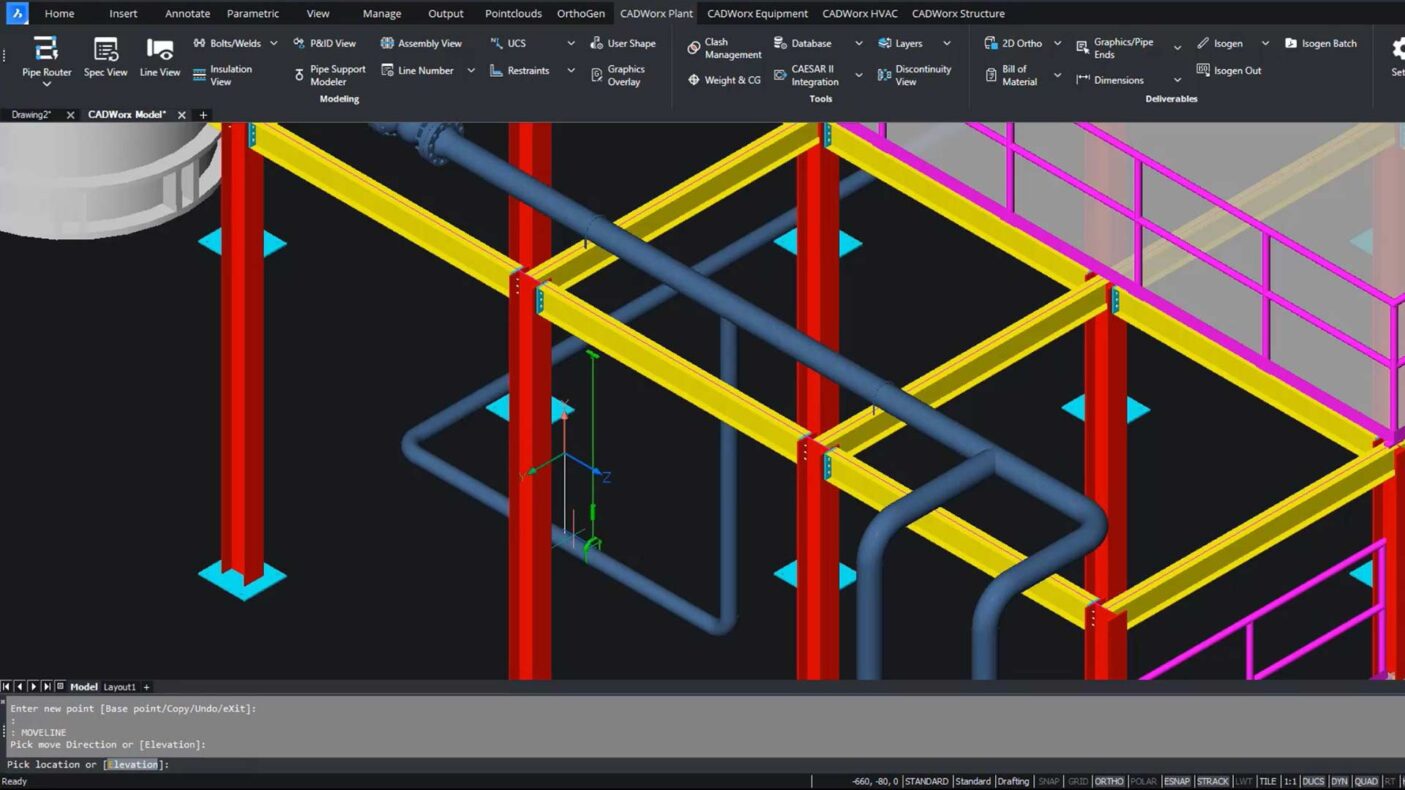

Quando la posizione o la dimensione delle tubazioni cambia, invece di eliminare e sostituire i supporti associati, CADWorx® consente di aggiornare la loro dimensione e posizione automaticamente, utilizzando l’aggiornamento dinamico per apportare modifiche.

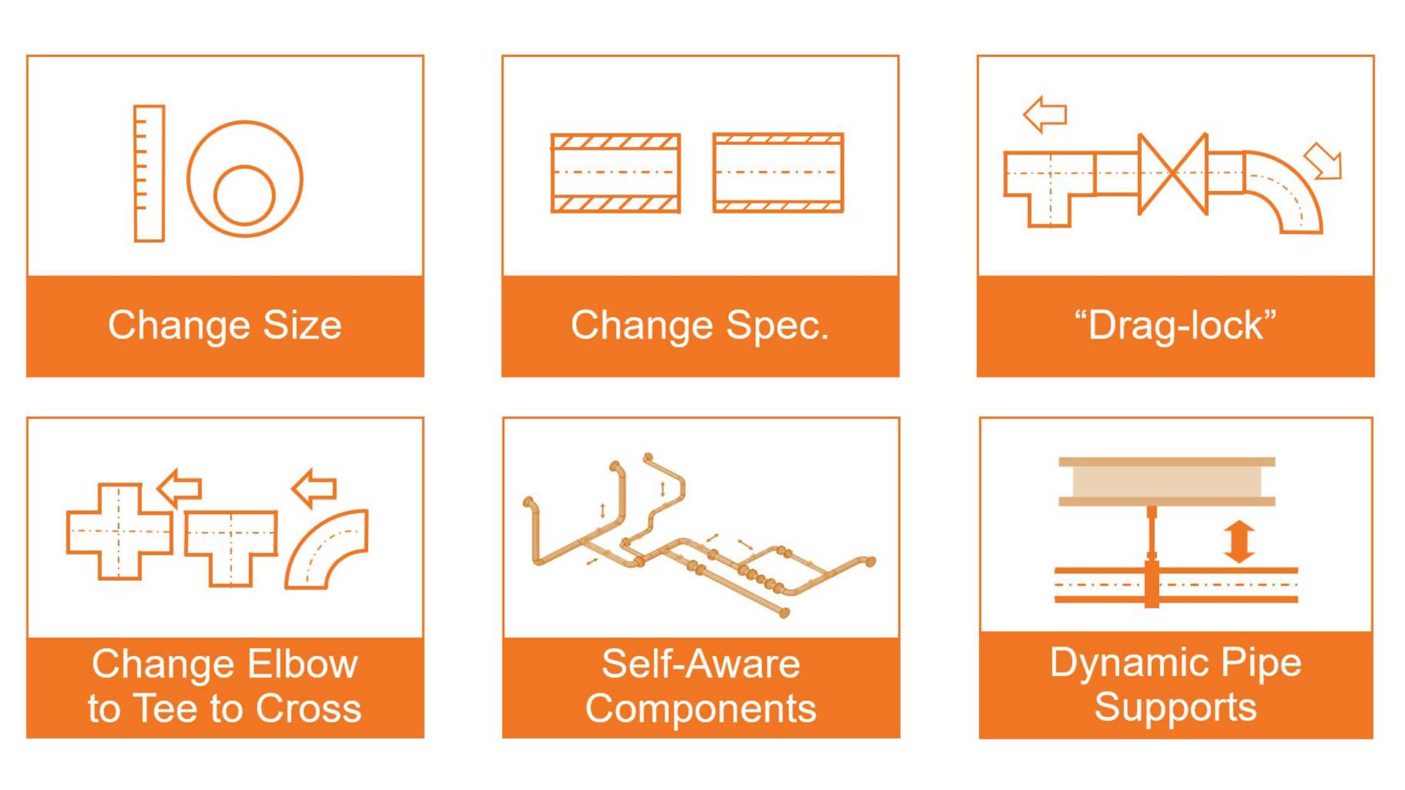

CADWorx® offre diversi strumenti di produttività che semplificano le modifiche di progettazione e consentono di apportare cambiamenti senza dover annullare il lavoro già svolto. In questo modo si evitano perdite di tempo e sforzi, preservando l’intento progettuale.

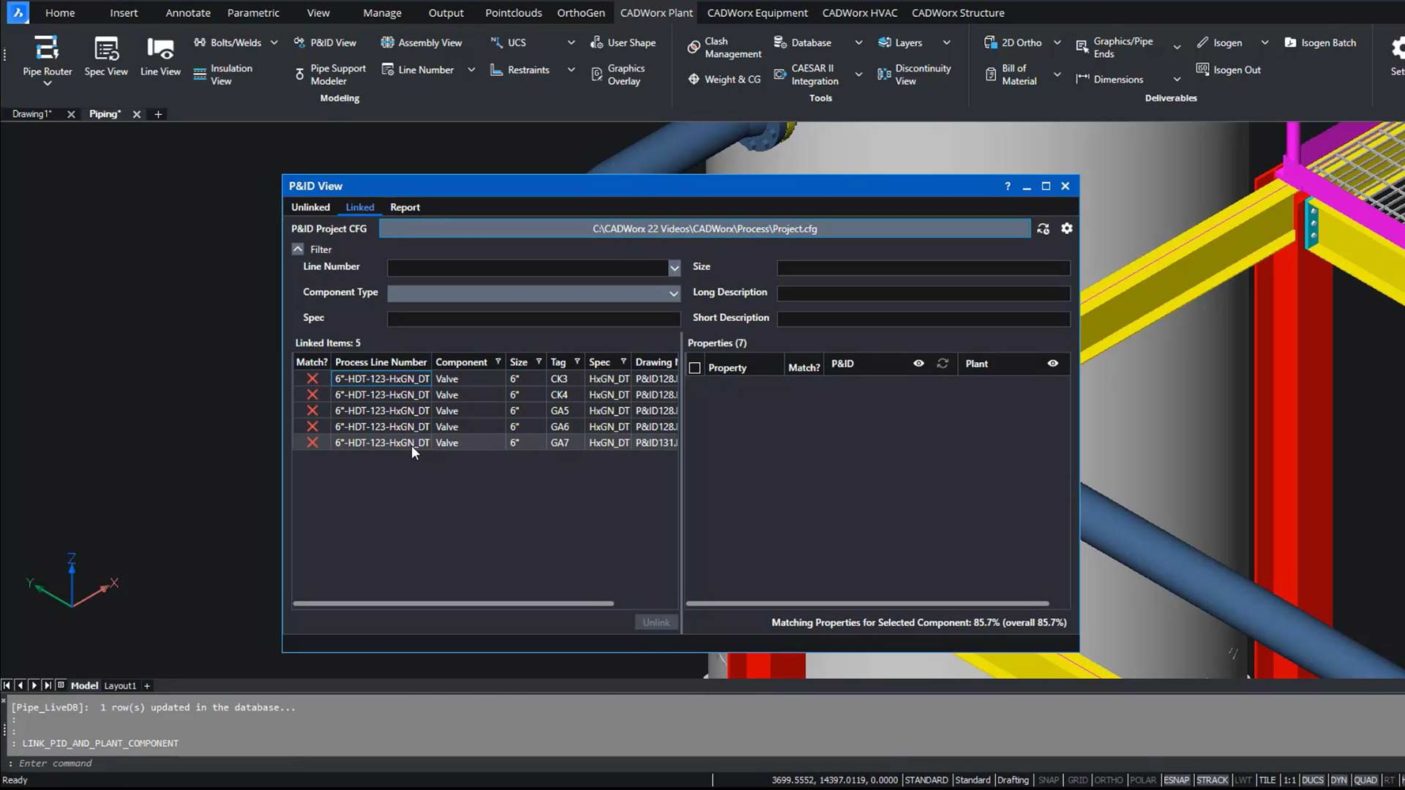

Questa funzione permette di collegare, tramite un database di progetto condiviso, i diagrammi di processo 2D (P&ID) creati con CADWorx® P&ID Professional ai modelli 3D realizzati in CADWorx® Plant Professional. In questo modo si garantisce coerenza tra la rappresentazione logica e fisica dell’impianto.

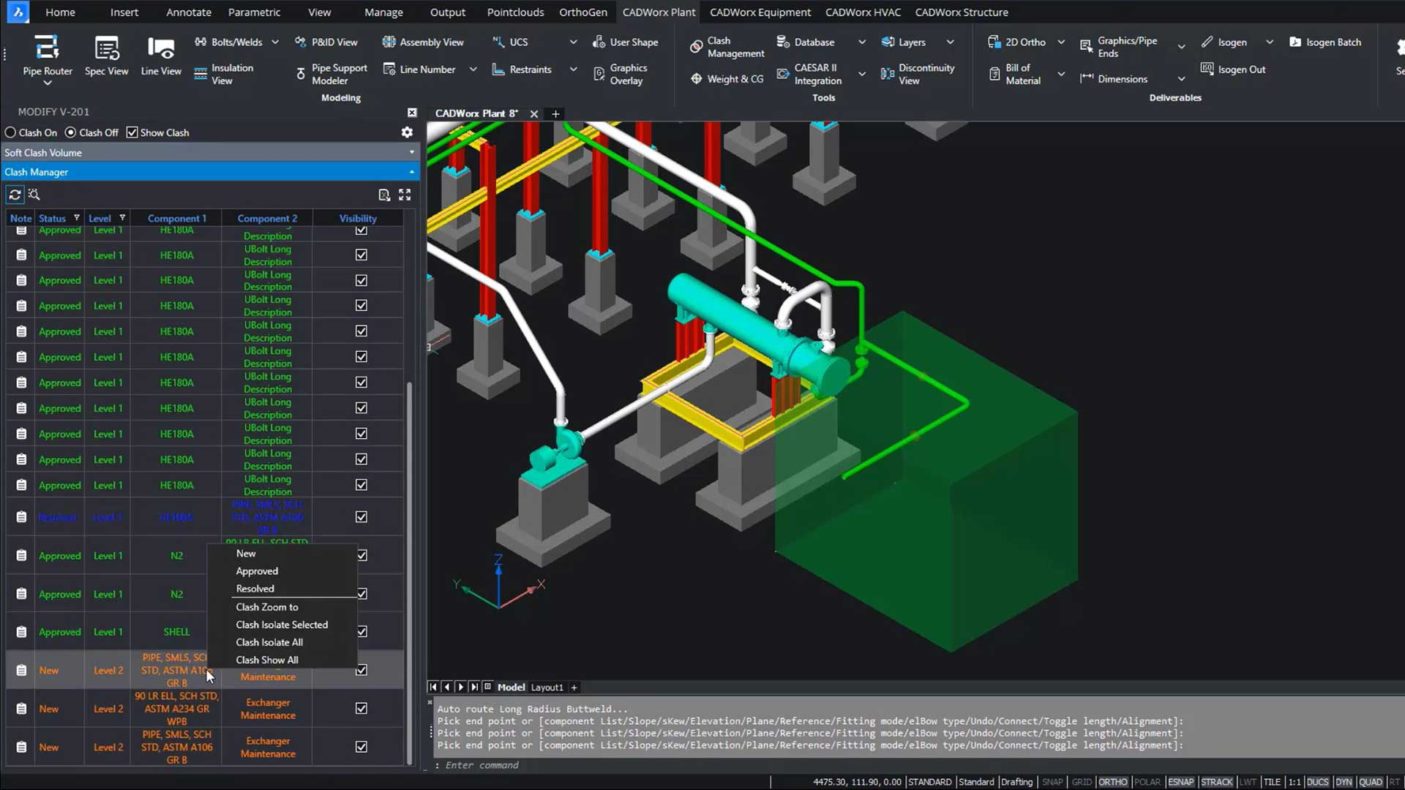

CADWorx® offre il rilevamento delle collisioni e l’identificazione dei problemi all’interno dell’ambiente di progettazione 3D. Ciò garantisce che gli errori di progettazione vengano trovati ed eliminati nel mondo virtuale.

Con CADWorx® Design Review Professional i team di progettazione e le parti interessate possono esaminare facilmente i modelli 3D, migliorando la collaborazione e la comunicazione all’interno del progetto.

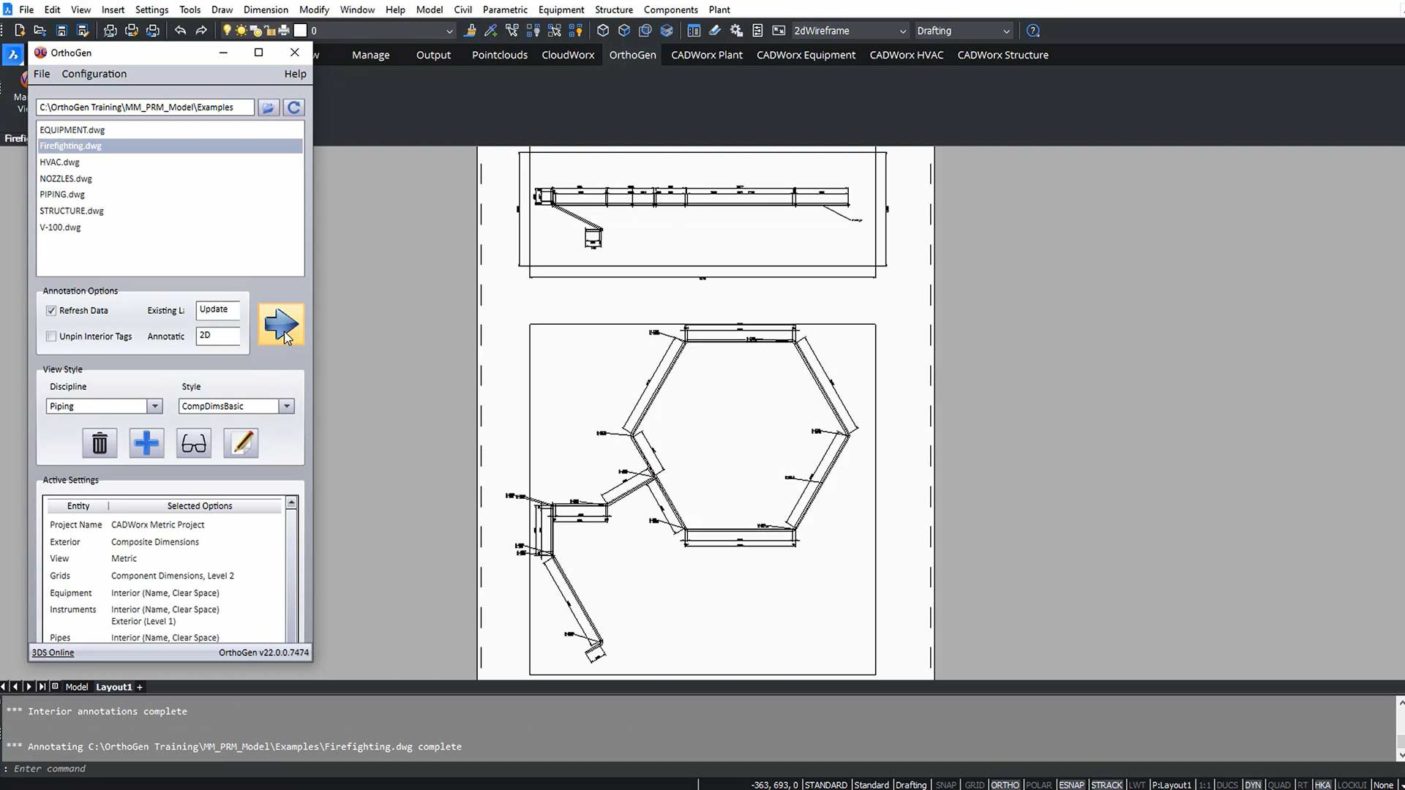

OrthoGen, un componente aggiuntivo di CADWorx®, automatizza l’aggiunta di dimensioni, coordinate, linee di corrispondenza, etichette, tag e altre annotazioni ai layout 2D creati da un modello 3D CADWorx®.
