CADWorx® P&ID Professional

CADWorx® P&ID Professional permette di sfruttare al massimo il potenziale dei P&ID, rendendo disponibili a tutte le parti interessate i diagrammi e le informazioni in essi contenute. Il software consente di posizionare i componenti utilizzando specifiche di tubazioni e offre un’ampia libreria di simboli personalizzabili.

Inoltre, i database di progetto possono essere collegati bidirezionalmente ai disegni, per garantire un coordinamento costante tra i dati e le rappresentazioni grafiche.

CADWorx® P&ID Professional serve a creare e gestire schemi P&ID intelligenti, essenziali
per la progettazione di impianti industriali. Il software semplifica la creazione di diagrammi accurati e dettagliati, collega informazioni e documenti ai componenti e li archivia in database di progetto. La sua interfaccia intuitiva, basata su CAD, riduce la curva di apprendimento e consente agli utenti di diventare rapidamente produttivi. Ottimizzando i tempi di progettazione, il software migliora l’efficienza complessiva e riduce i costi amministrativi.

CADWorx® P&ID Professional si rivela particolarmente utile per i progettisti di processo, gli ingegneri di processo, gli ingegneri elettrici e gli ingegneri di strumentazione. Il software permette a questi professionisti di creare e gestire schemi P&ID intelligenti, migliorando la comunicazione e la precisione durante tutto il ciclo di vita del progetto.

Petrolifero e del gas
Minerario
Prodotti chimici
Generazione di energia (nucleare, termica, rinnovabile)
Edilizia pesante per impianti industriali
Edilizia pesante per infrastrutture
Utility e comunicazioni
Servizi di ingegneria

Vantaggi

Creazione di P&ID
intelligenti

Il software semplifica la conversione di P&ID esistenti in formati digitali, con un’interfaccia intuitiva e componenti intelligenti che memorizzano dati dettagliati.

Produttività migliorata

L’ampia libreria di simboli, standard e personalizzabili, insieme alla progettazione basata su specifiche, accelera la creazione di diagrammi accurati.

Collaborazione migliorata

Database centralizzato, integrazione con altri software e correlazione con modelli 3D aiutano la collaborazione e facilitano la coerenza progettuale.

Maggiore accuratezza
e coerenza

Gli strumenti di validazione integrati rilevano incongruenze ed errori, mentre la gestione efficiente dei dati assicura la sincronizzazione tra P&ID e documentazione.

Gestione efficace
del progetto

La generazione di report e documentazione, come distinte materiali e liste linee,
semplifica la gestione del progetto.

Conformità e
standardizzazione

Il supporto per standard di settore come ISA, ISO e DIN, insieme alla creazione di
standard aziendali personalizzati, garantisce la conformità e l’uniformità del progetto.

Gestione avanzata dei dati

L’uso opzionale di un database, con integrazione SQL e Oracle, permette una gestione avanzata dei dati e il collegamento delle informazioni ai simboli P&ID.

Scalabilità e flessibilità

CADWorx® P&ID Professional è adattabile a vari settori industriali e scalabile per progetti di qualsiasi dimensione.

Supporto e formazione

Supporto tecnico approfondito e risorse di formazione diversificate, che includono
aggiornamenti software e corsi eLearning, favoriscono un uso efficace dell’applicativo.

Funzionalità

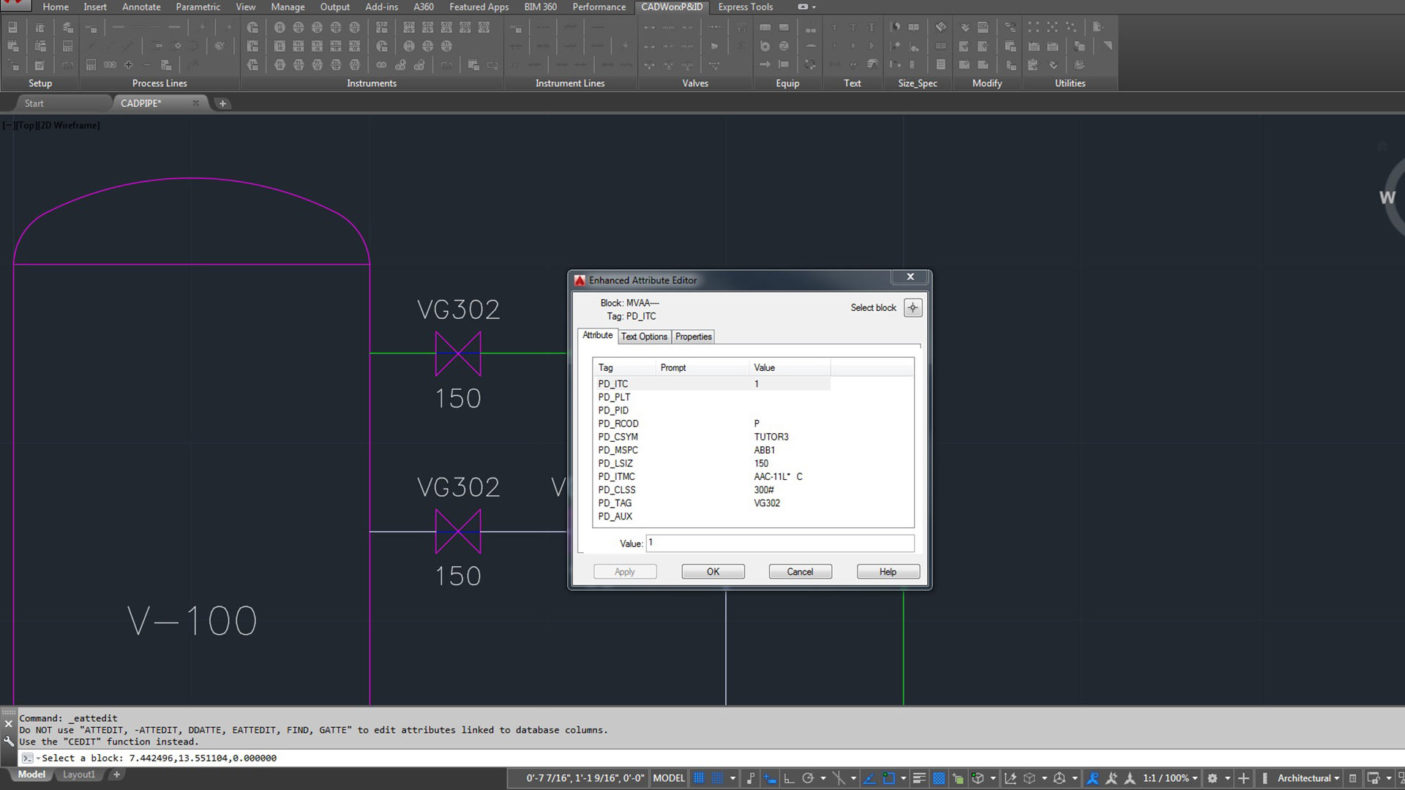

Conversione di disegni CAD esistenti in P&ID intelligenti

Il software consente di trasformare disegni CAD obsoleti in formati intelligenti, così da rendere accessibili le informazioni contenute al loro interno.

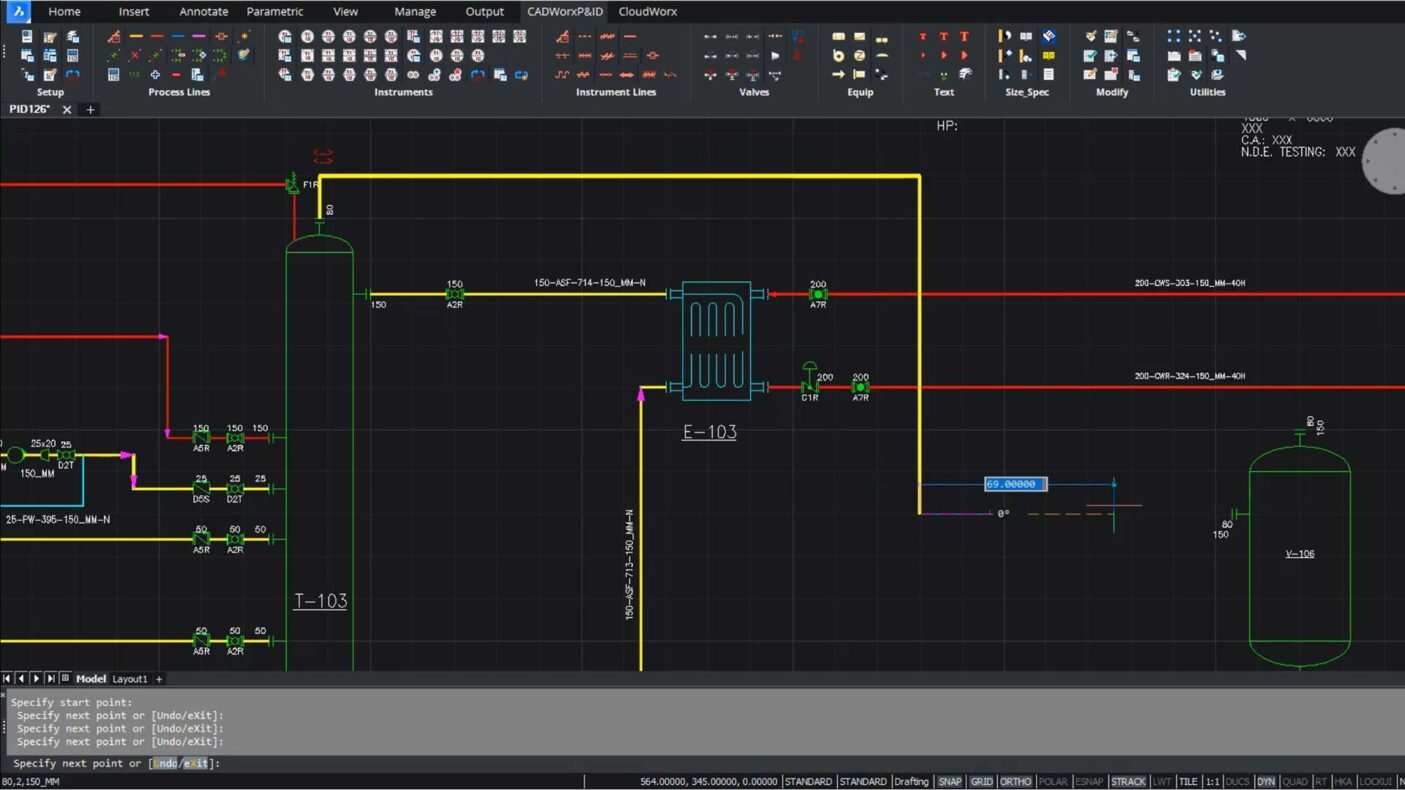

Disegno di linee di processo basate su specifiche con attributi

Tramite CADWorx® P&ID Professional è possibile disegnare linee in 2D utilizzando le stesse specifiche di tubazioni del modello 3D. In questo modo si garantisce l’allineamento tra progetti logici e fisici, e la generazione di report accurati.

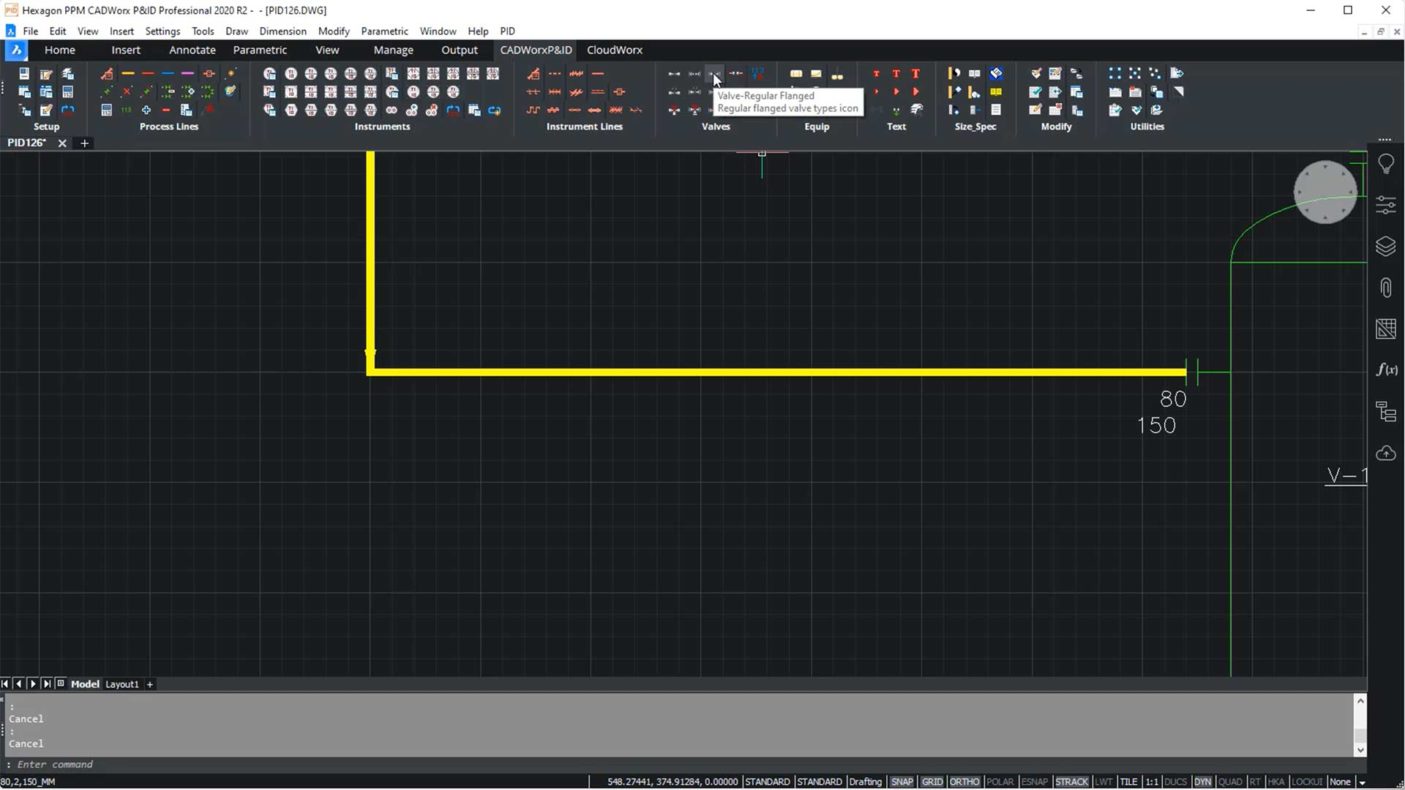

Inserimento componenti in linea

II software garantisce la realizzazione di progetti di alta qualità. Quando si inseriscono componenti all’interno di una linea di processo, P&ID Professional permette loro di integrarsi perfettamente, adattandosi automaticamente alle caratteristiche della linea.

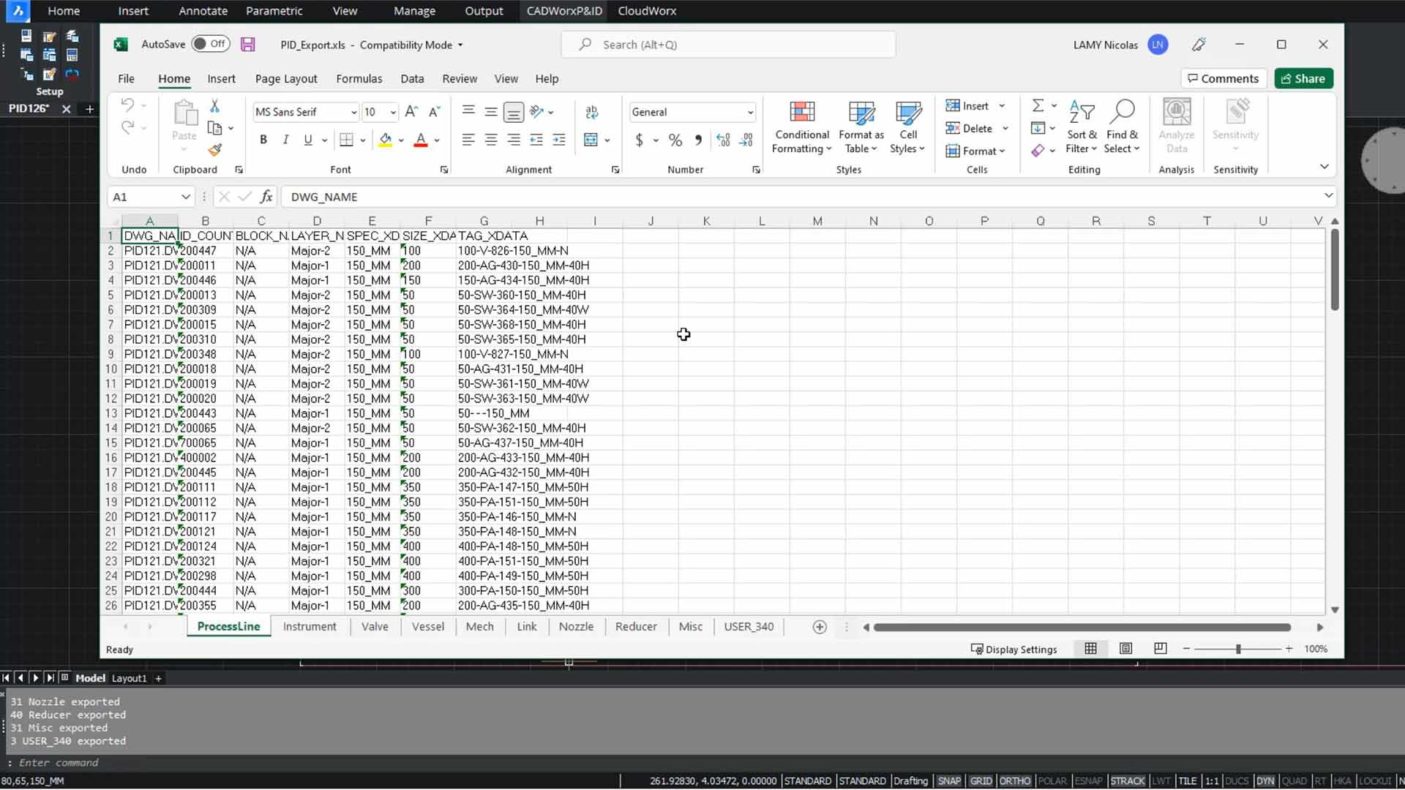

Esportazione dati verso altri sistemi aziendali

L’esportazione in Microsoft Excel permette di interfacciare le informazioni di processo con altri sistemi aziendali e facilitare lo scambio di dati.

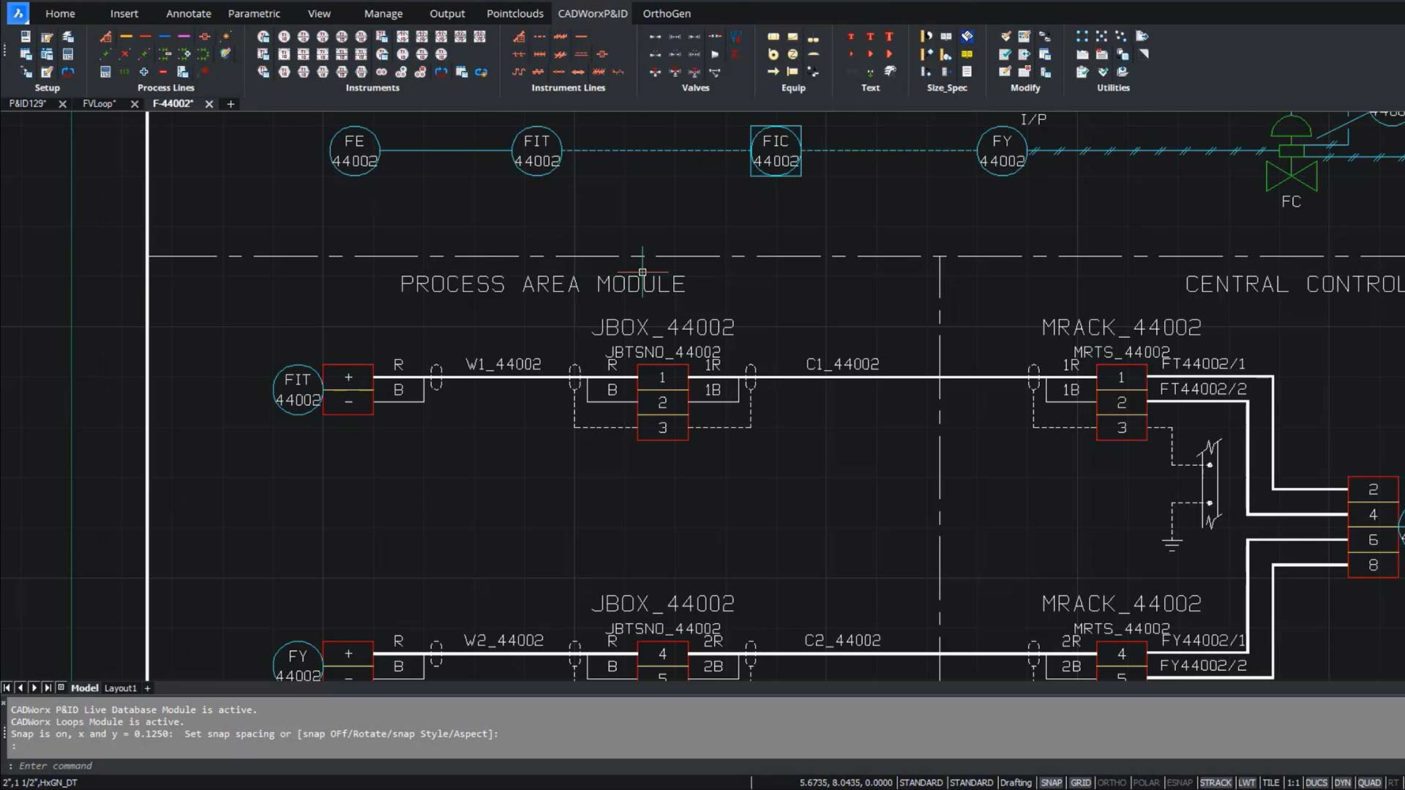

Generazione automatica diagrammi di loop

Il software genera automaticamente diagrammi di loop basati su modelli/tipici, senza necessità di intervento manuale, così da ottimizzare tempi, sforzi e costi.

Collegamento documenti di progetto a simboli P&ID

CADWorx® P&ID Professional consente di allegare documenti correlati ai simboli presenti sul disegno e permette di condividere le informazioni di progettazione aggiuntive con le parti interessate.

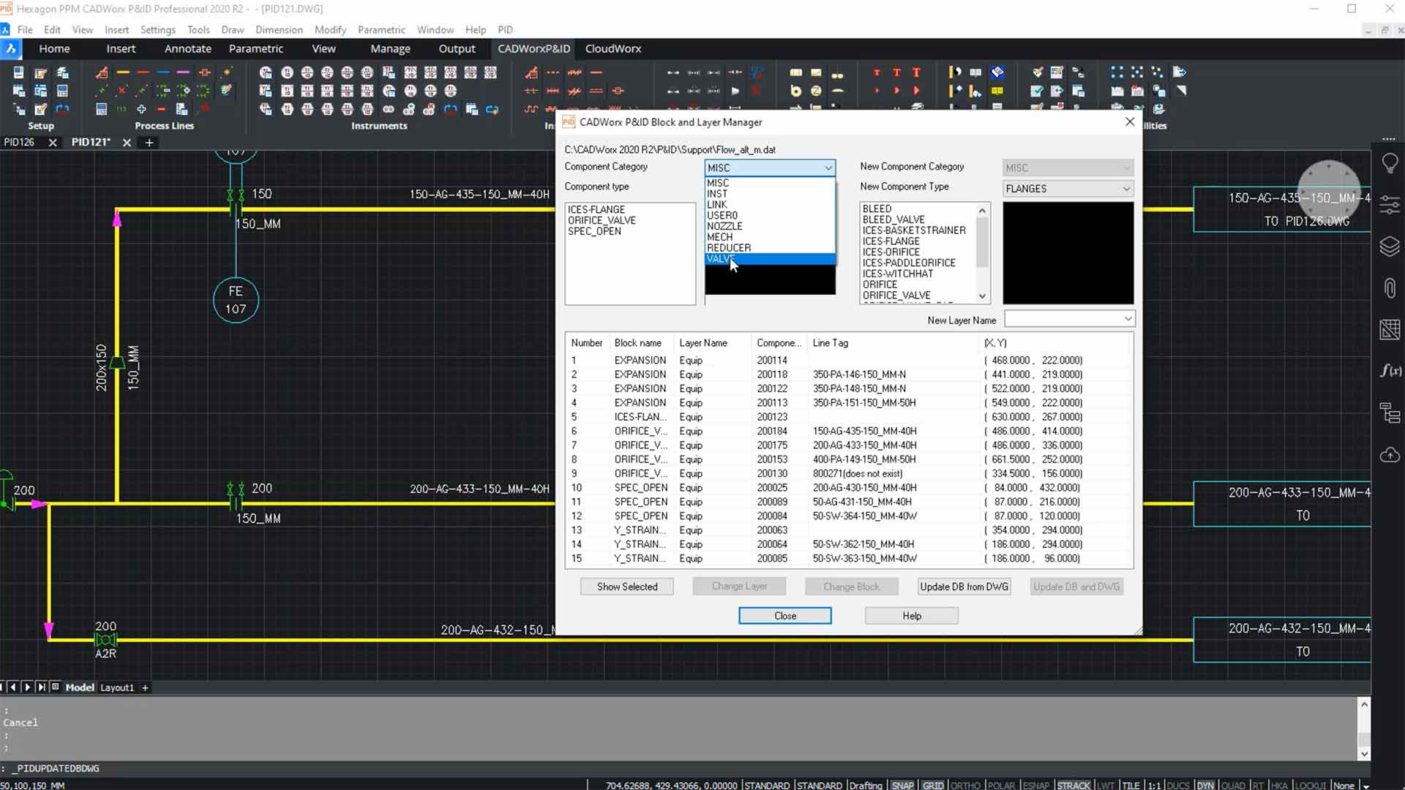

Modifica di attributi e blocchi tramite modifiche globali del disegno

Il software dà la possibilità di modificare facilmente attributi e simboli, aggiornando i disegni in linea con l’evoluzione del progetto.

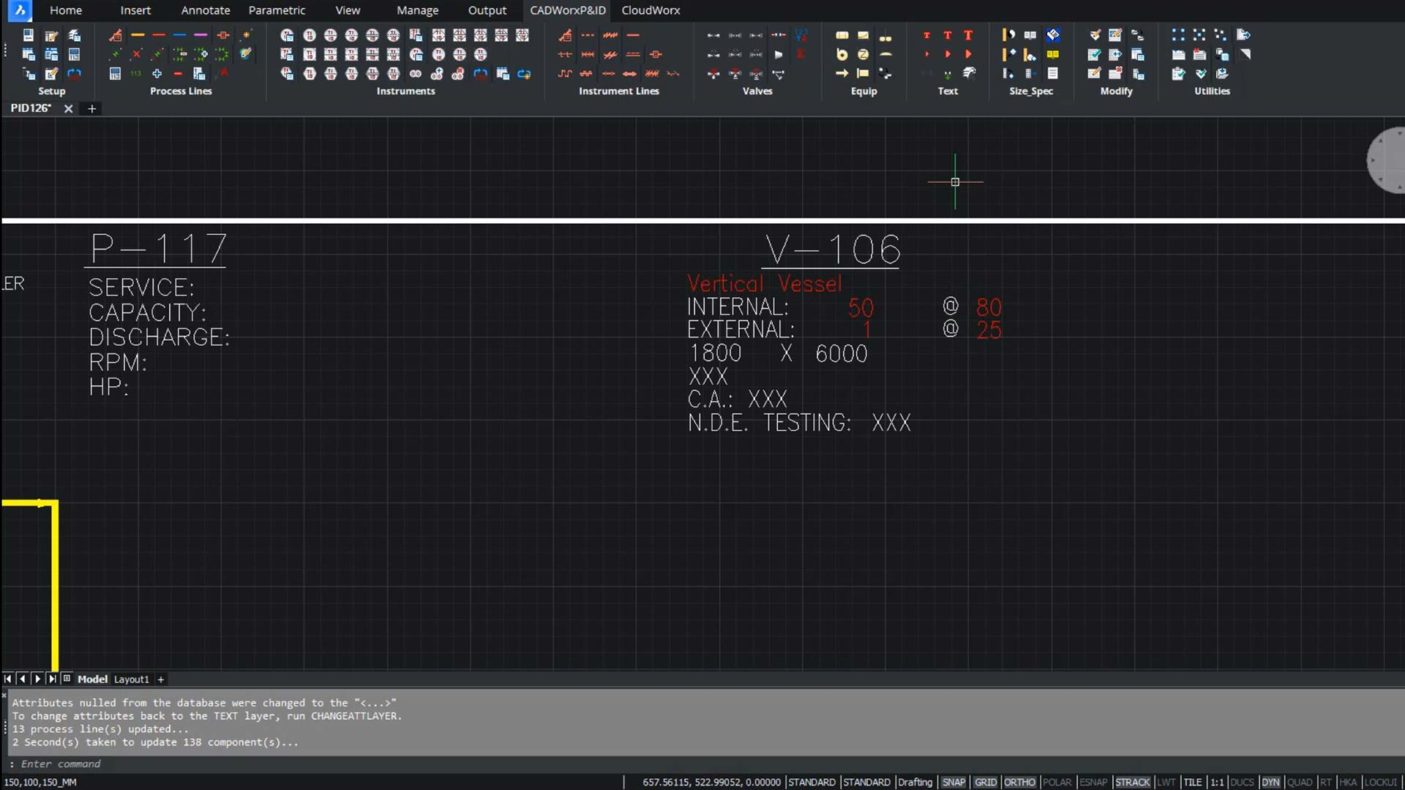

Sincronizzazione del database con i P&ID

L’accuratezza e la completezza dei dati sono garantite dalla sincronizzazione dei testi dei disegni con i dati associati contenuti nel database del progetto.

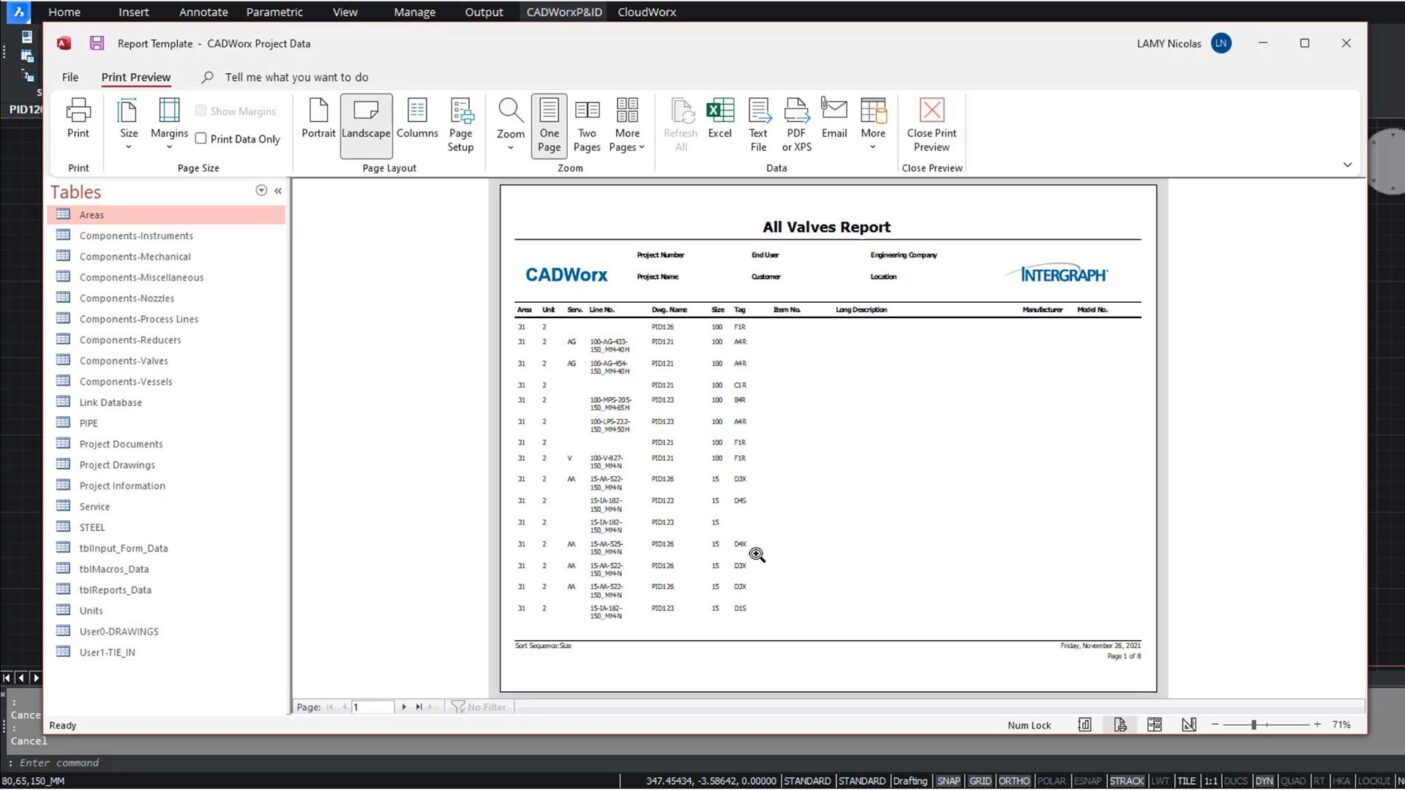

Report del database

Il software genera rapidamente report accurati e completi per la gestione del progetto e l’approvvigionamento, in modo da supportare efficacemente le successive fasi di progetto.

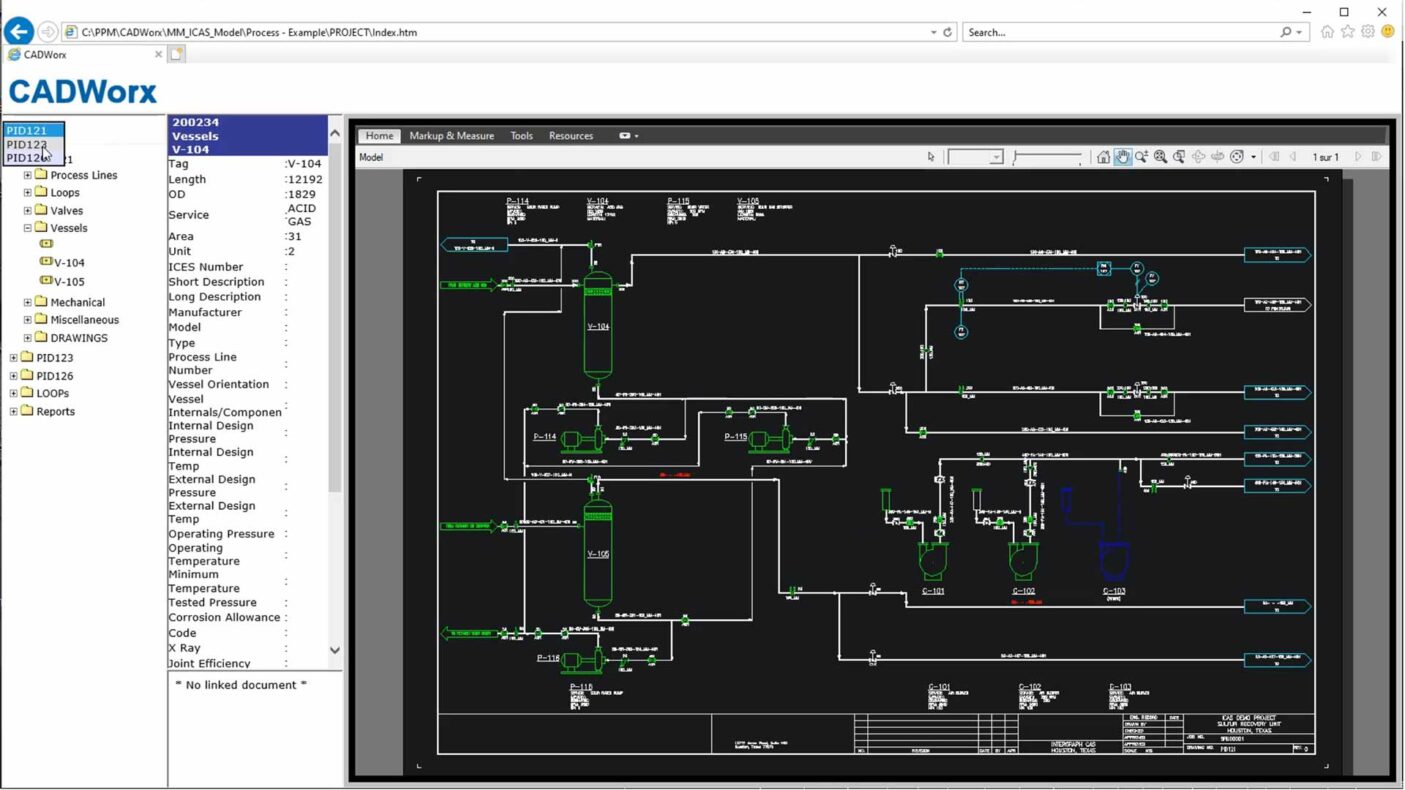

CADWorx® Internet Publisher

CADWorx® P&ID Professional permette la condivisione di progetti e dati tramite un semplice browser web, per migliorare la collaborazione tra le parti interessate.

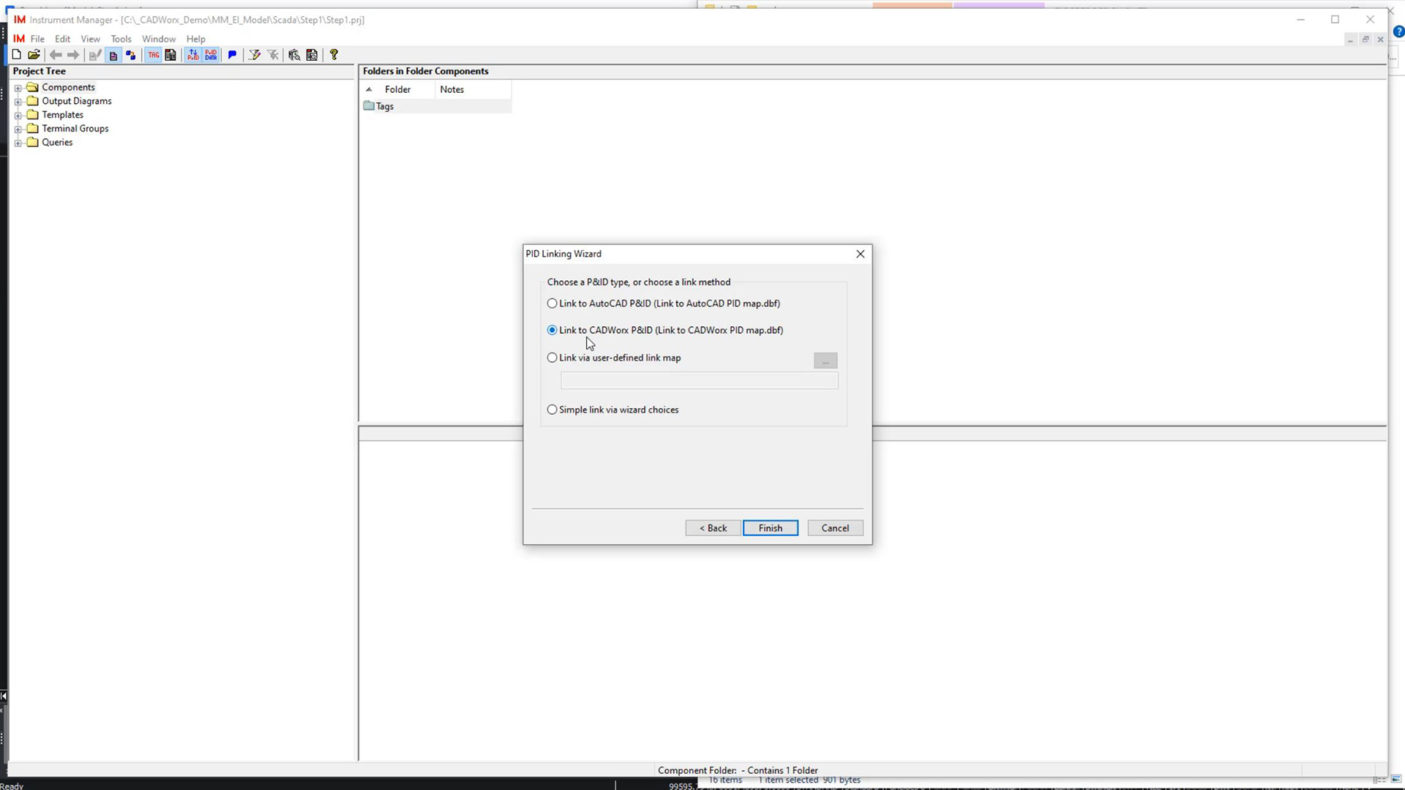

Integrazione con CADWorx® Instrumentation

Tramite un database di progetto centrale e condiviso il software integra la strumentazione presente sui P&ID con CADWorx® Instrumentation, dove è possibile eseguire la progettazione dettagliata degli strumenti.
