CADWorx® Structure Professional

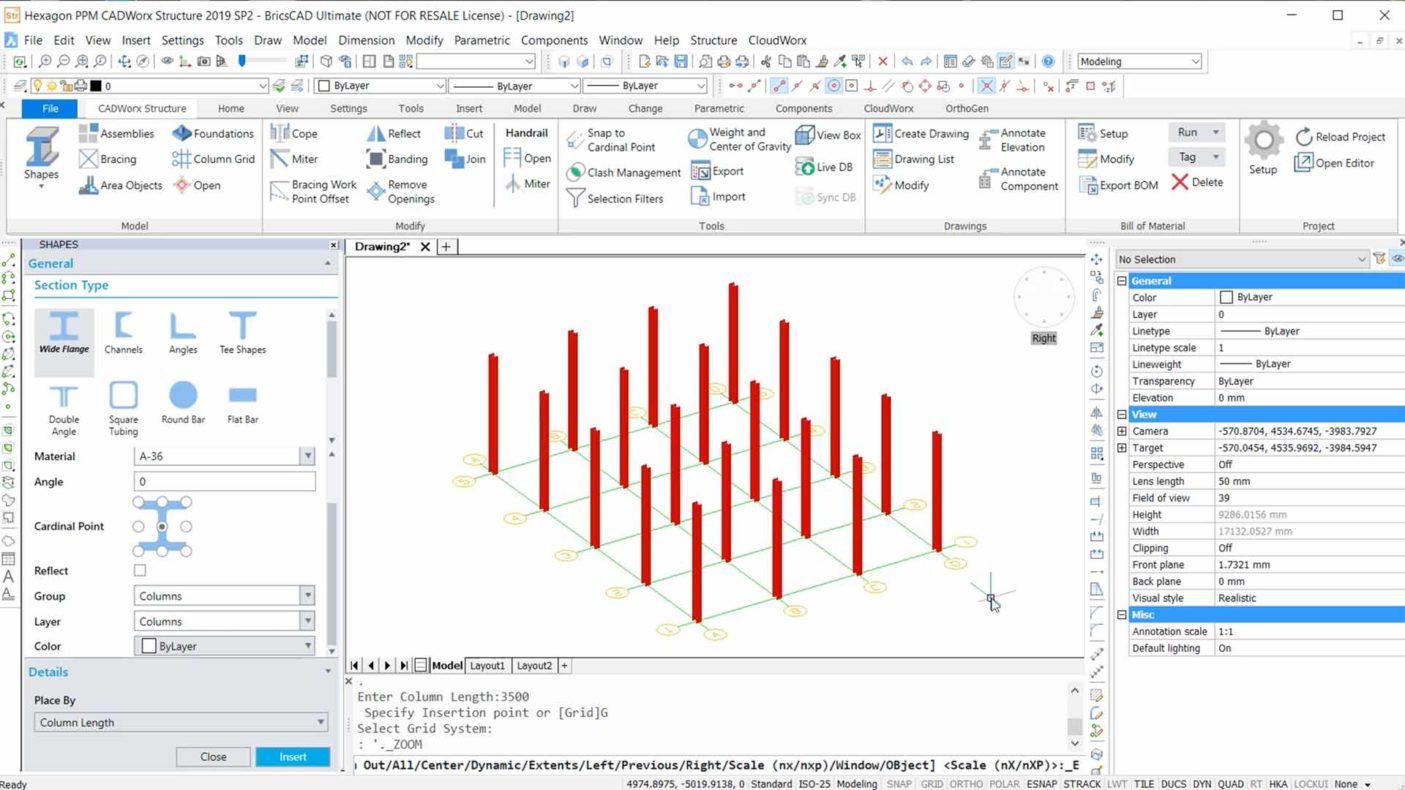

Opzioni di posizionamento intuitive e flessibili permettono di costruire rapidamente strutture a più livelli, semplici o complesse, composte da travi, colonne e telai secondari; smussature o tagli angolari sono applicati automaticamente ai componenti in base a valori predefiniti.

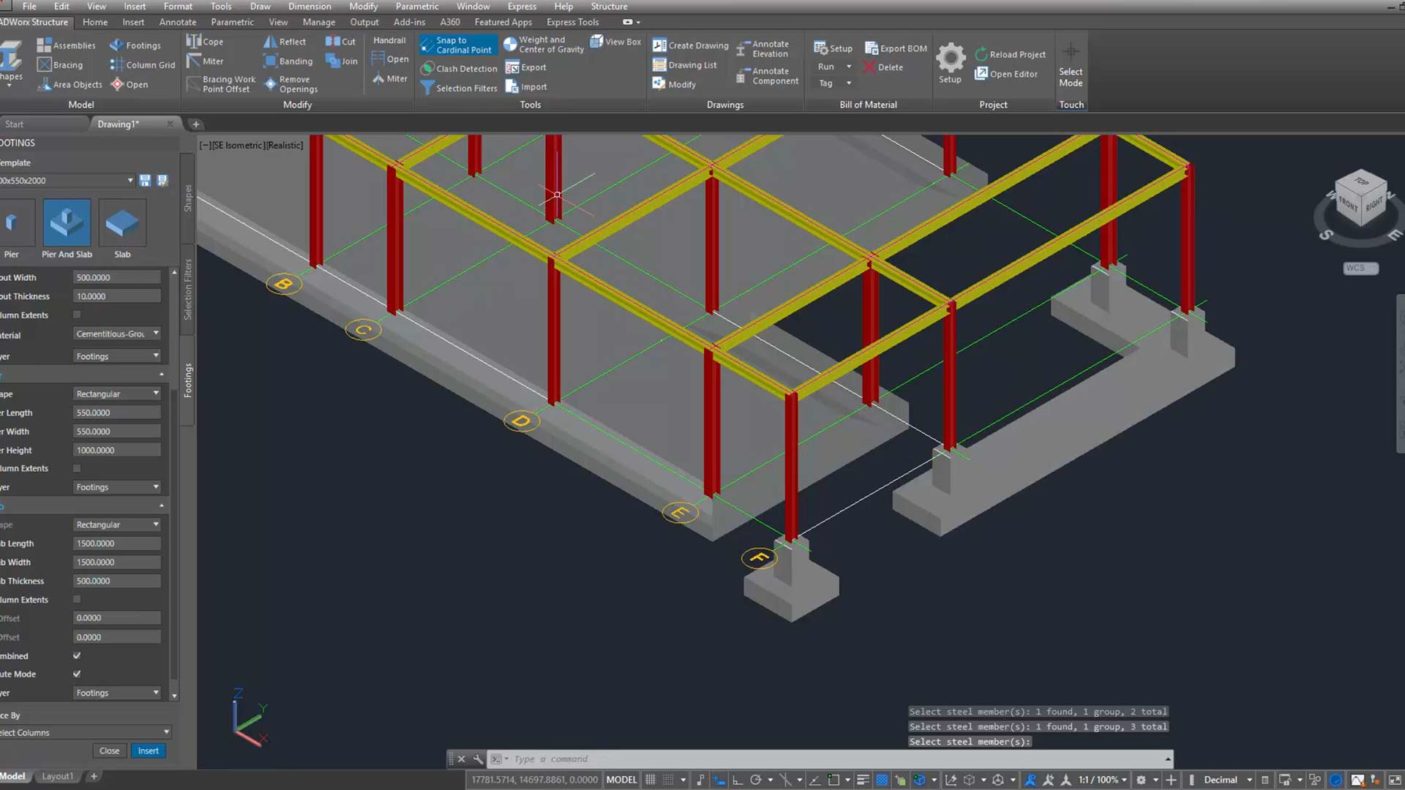

Routine basate su modelli semplici – ma potenti – consentono la modellazione di strutture in cemento armato civile, come solette, muri, plinti, pali o qualsiasi profilo definito dall’utente. L’aggiunta di questi elementi al progetto risulta rapida e intuitiva.

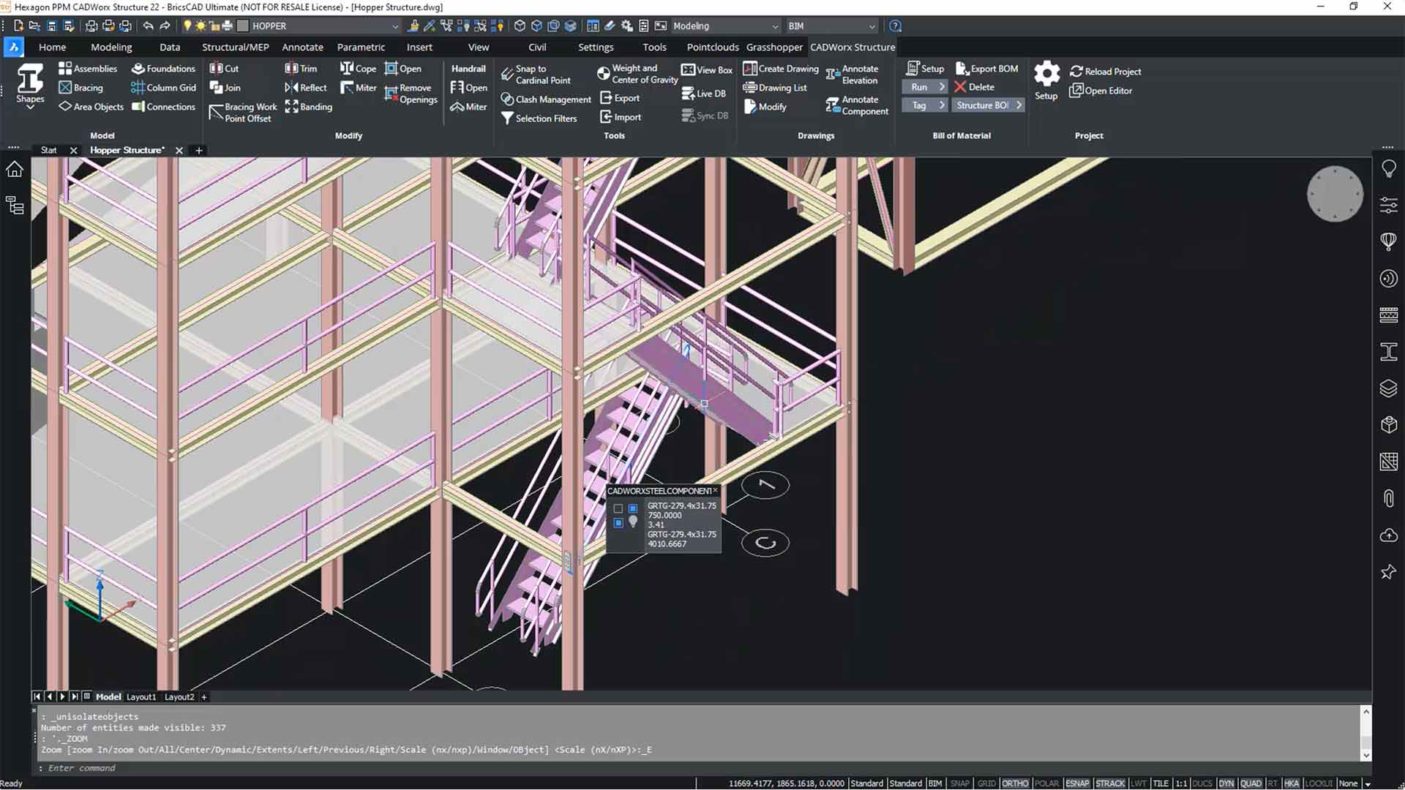

Corrimano, scale e passerelle sono composti da vari pezzi di acciaio che richiedono molto tempo per essere modellati singolarmente. Basandosi su modelli definibili dall’utente, vengono forniti vari strumenti che consentono di creare e posizionare tali oggetti rapidamente e senza sforzo.

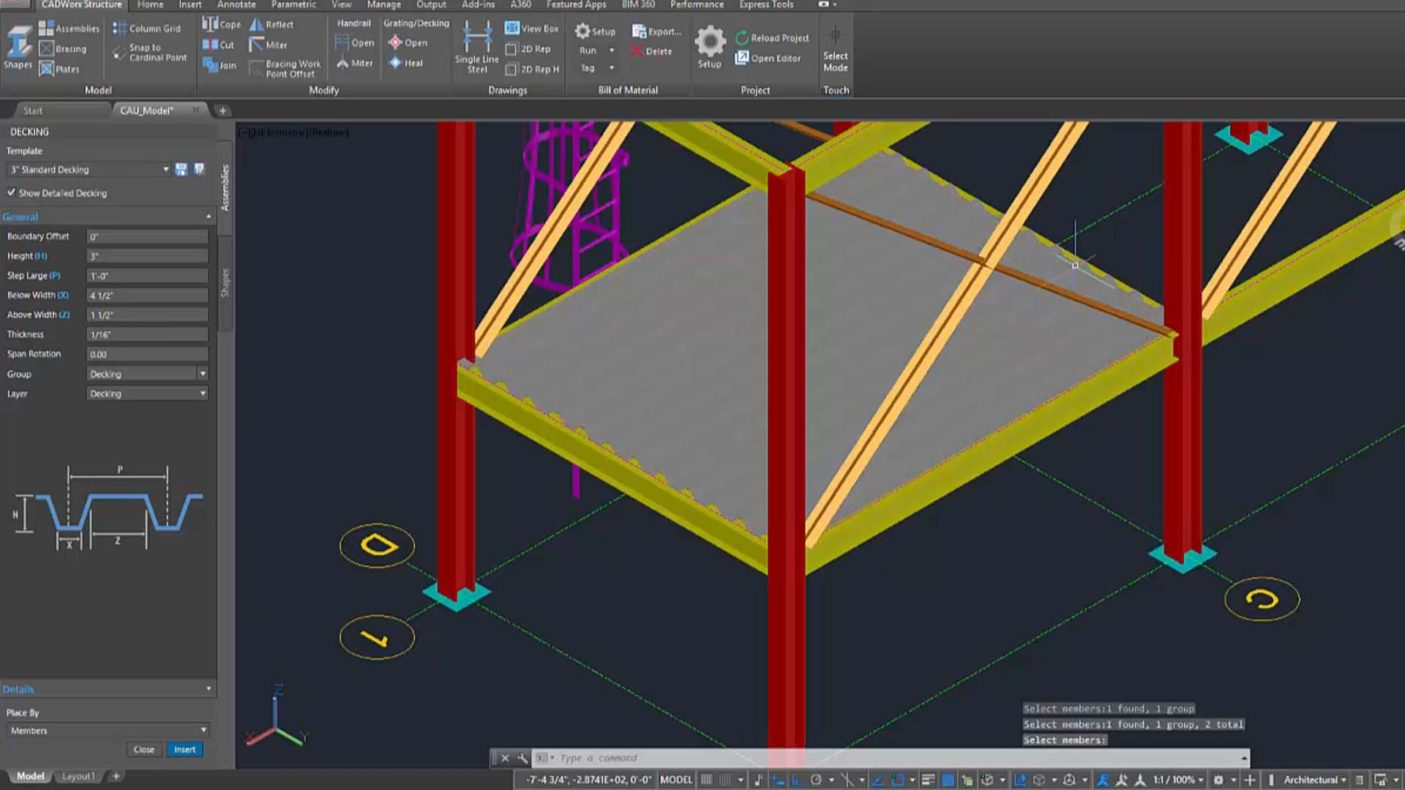

Grigliati e pianali sono oggetti semplici, che definiscono l’aspetto di un modello 3D. È essenziale, pertanto, che siano rappresentati accuratamente nei modelli renderizzati. I grigliati possono includere bordature, attorno alle aperture e ai perimetri, visualizzate correttamente nel progetto.

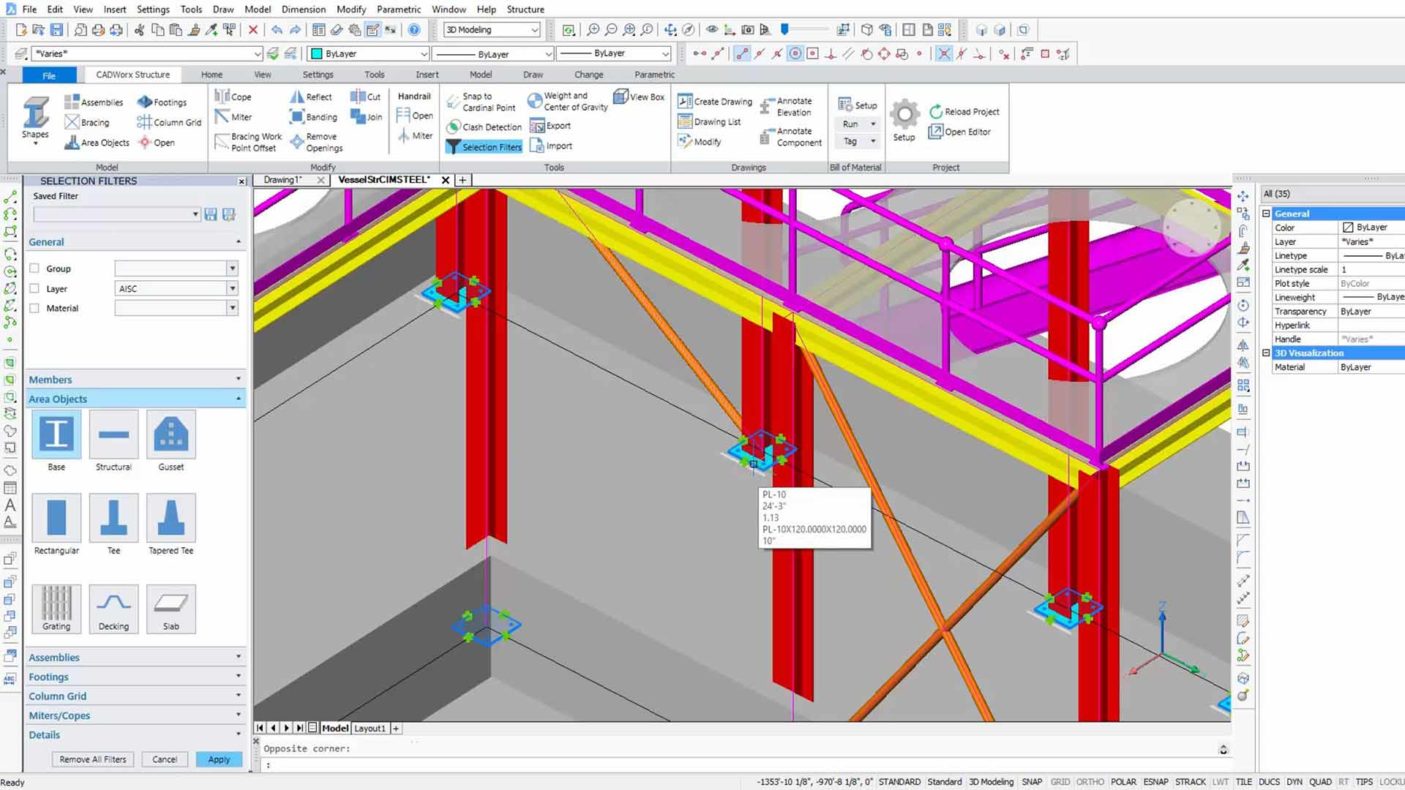

Questo strumento consente all’utente di creare un filtro per selezionare solo i componenti desiderati dal modello 3D. I filtri possono essere salvati e richiamati in seguito.

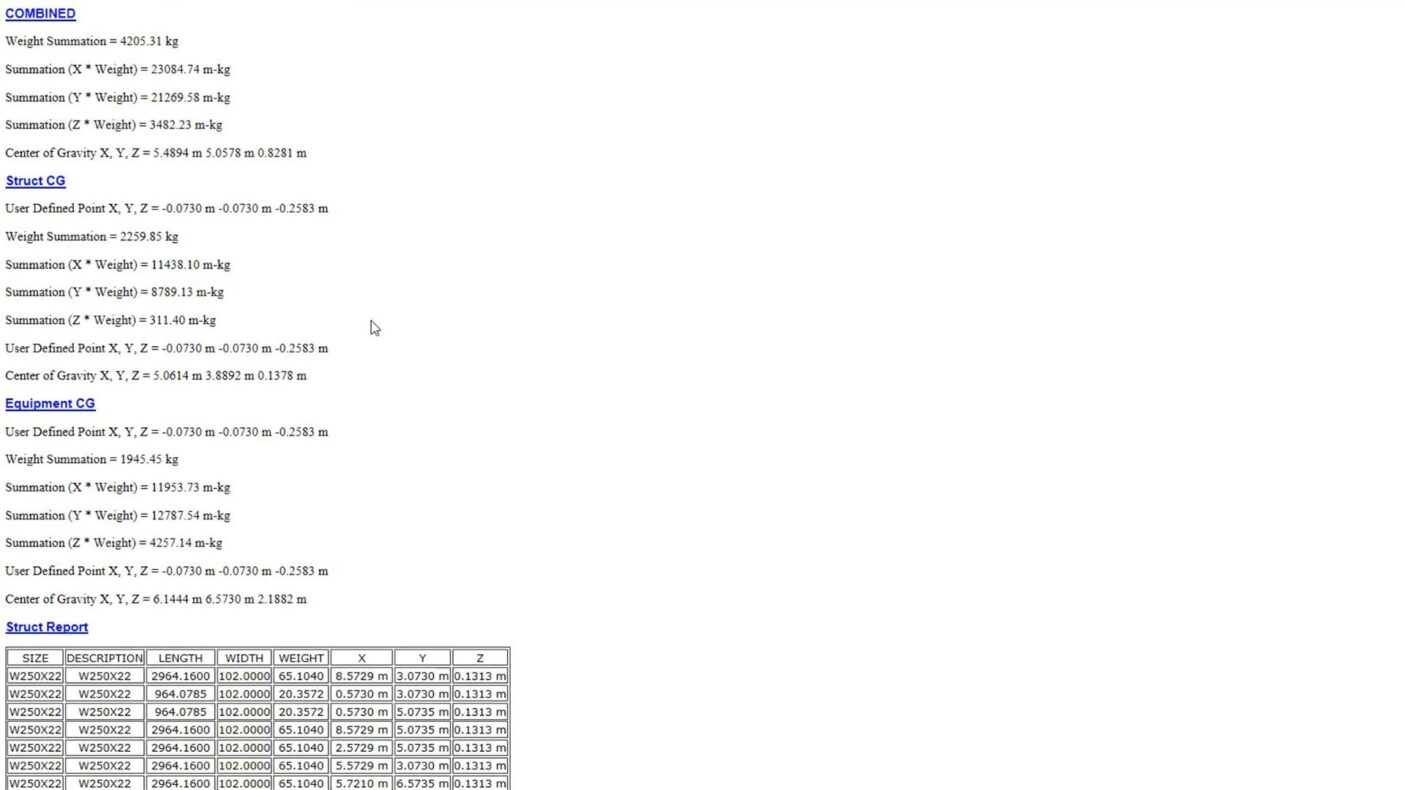

Basta un clic per calcolare il peso e il centro di gravità della struttura – o per effettuare un calcolo combinato inclusivo di attrezzature e tubazioni (quando si utilizza CADWorx® Plant Professional in combinazione con CADWorx® Structure Professional).

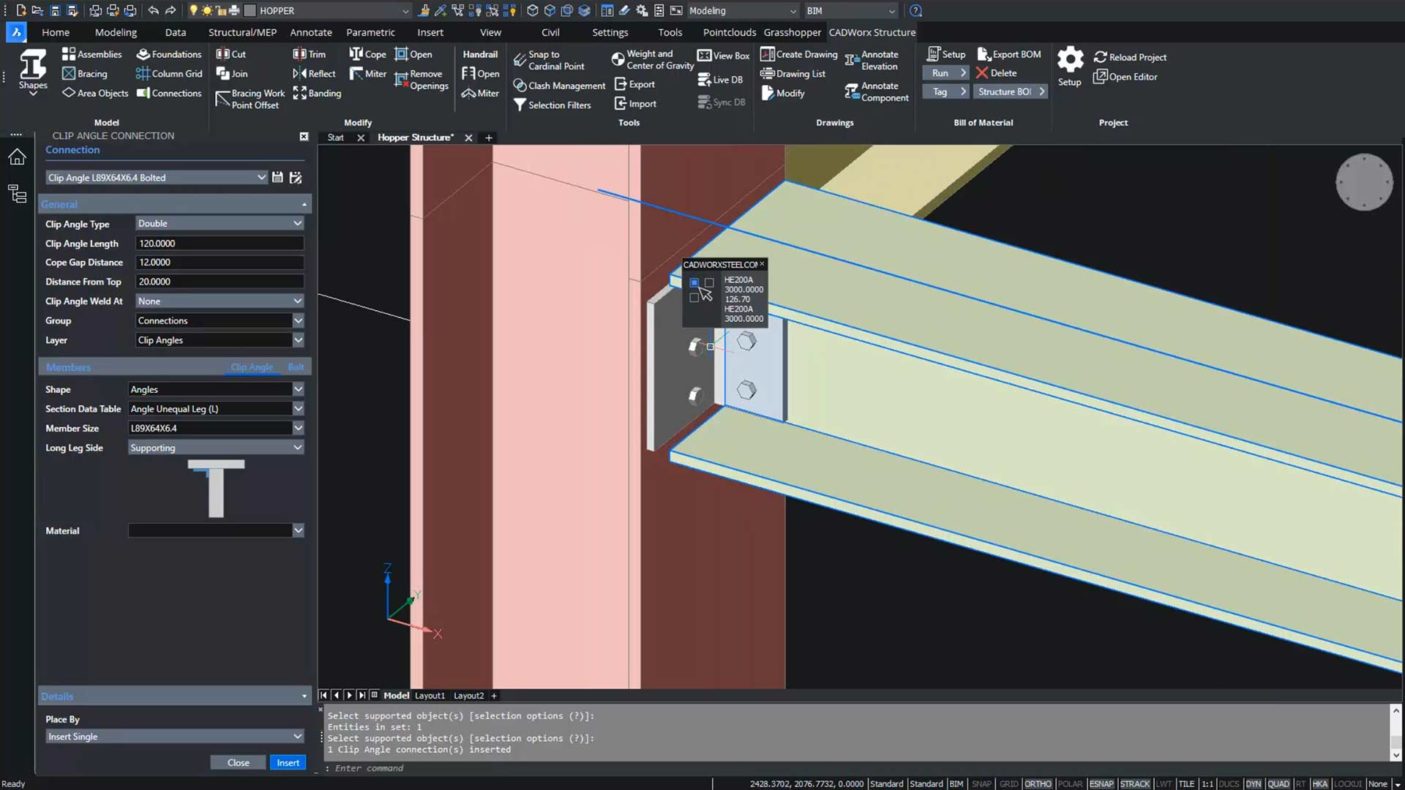

Connessioni strutturali e piastre sono elementi essenziali in un modello di progettazione 3D, soprattutto per la gestione delle interferenze. Gli utenti possono modellare piastre di qualsiasi forma e vari tipi di connessione tra elementi strutturali, inclusi bulloni per le connessioni bullonate.

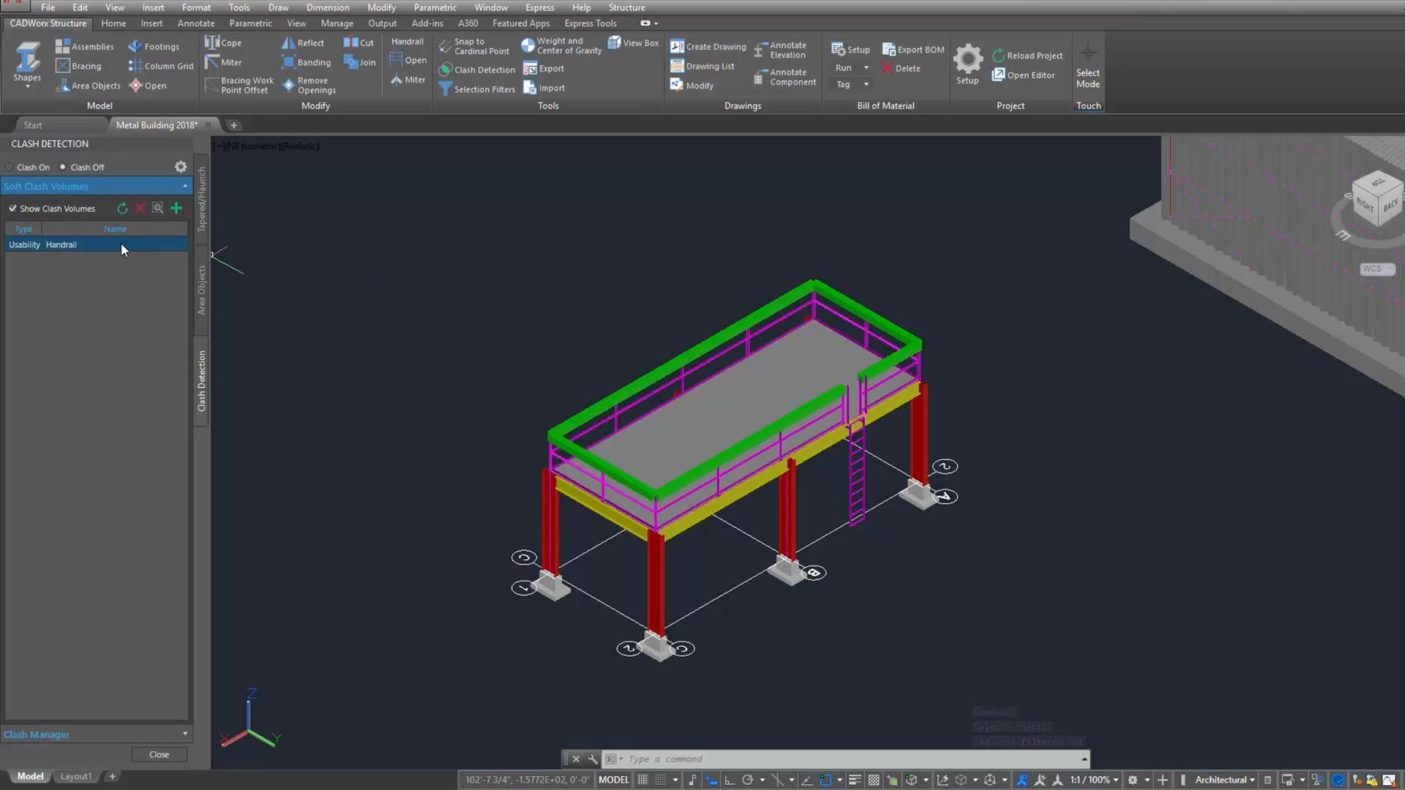

La funzionalità di gestione delle interferenze fornisce strumenti per aiutare i progettisti a prevenire il verificarsi delle interferenze, o a rimuoverle se si verificano durante lo sviluppo di un modello.

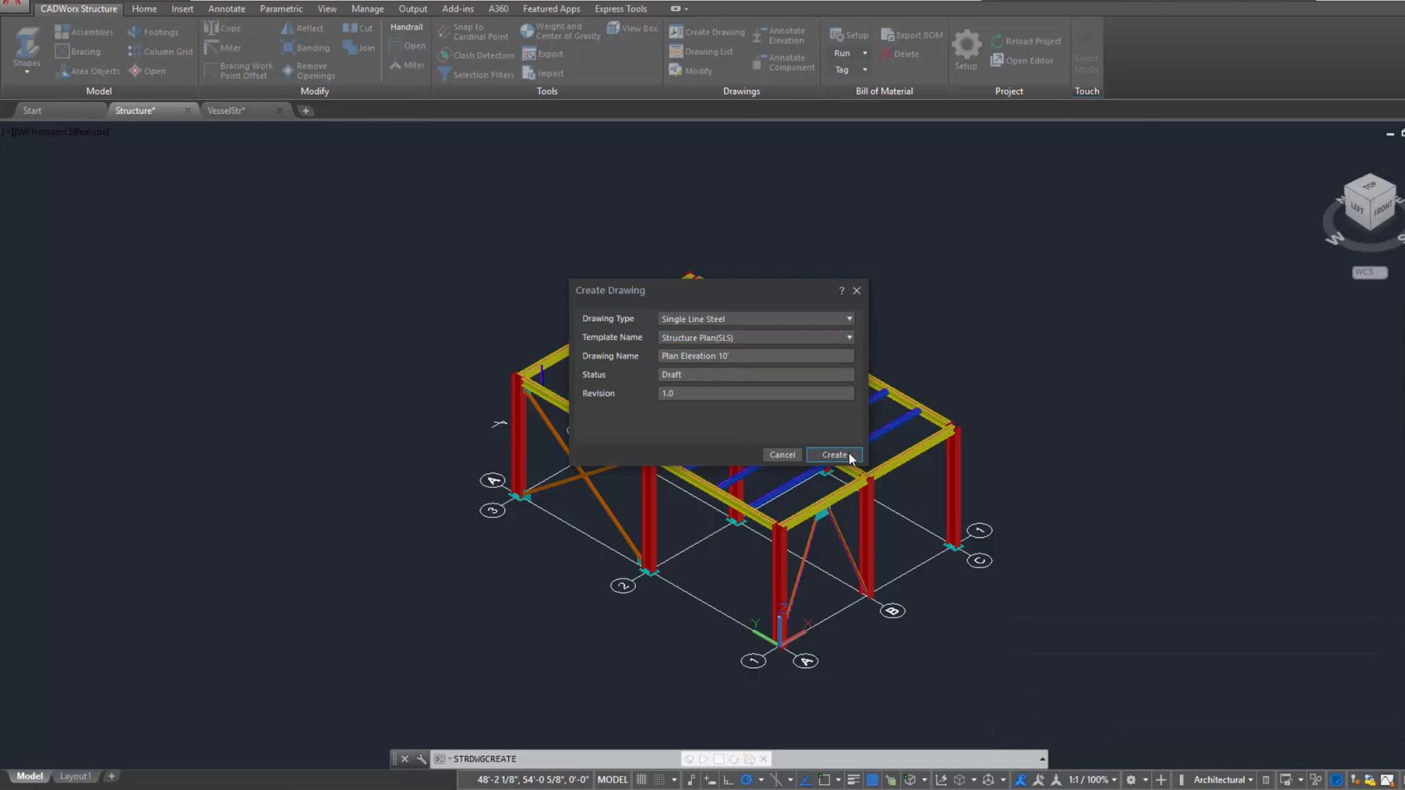

Il software genera disegni tecnici di alta qualità, essenziali per la sicurezza e l’efficienza in cantiere. Le distinte materiali, generate direttamente dal modello e manipolabili tramite l’esportazione in Excel, sono conformi agli standard e supportano l’approvvigionamento rapido dei materiali.

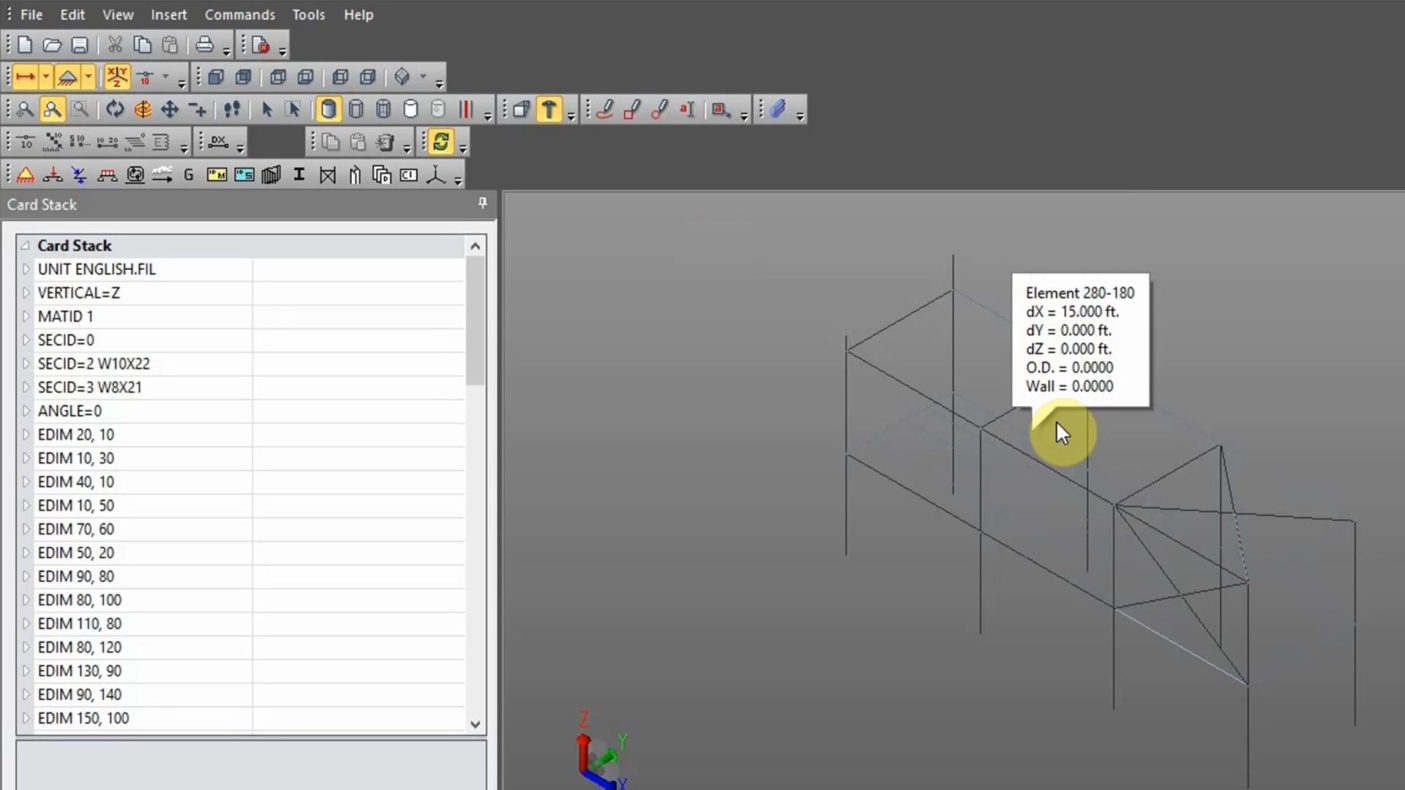

Per facilitare la visualizzazione di ostacoli e la determinazione della posizione dei supporti, è possibile importare in CAESAR II® strutture progettate con CADWorx® Structure ed evitare la necessità di riprogettazione. È possibile anche esportare la struttura come file STR.

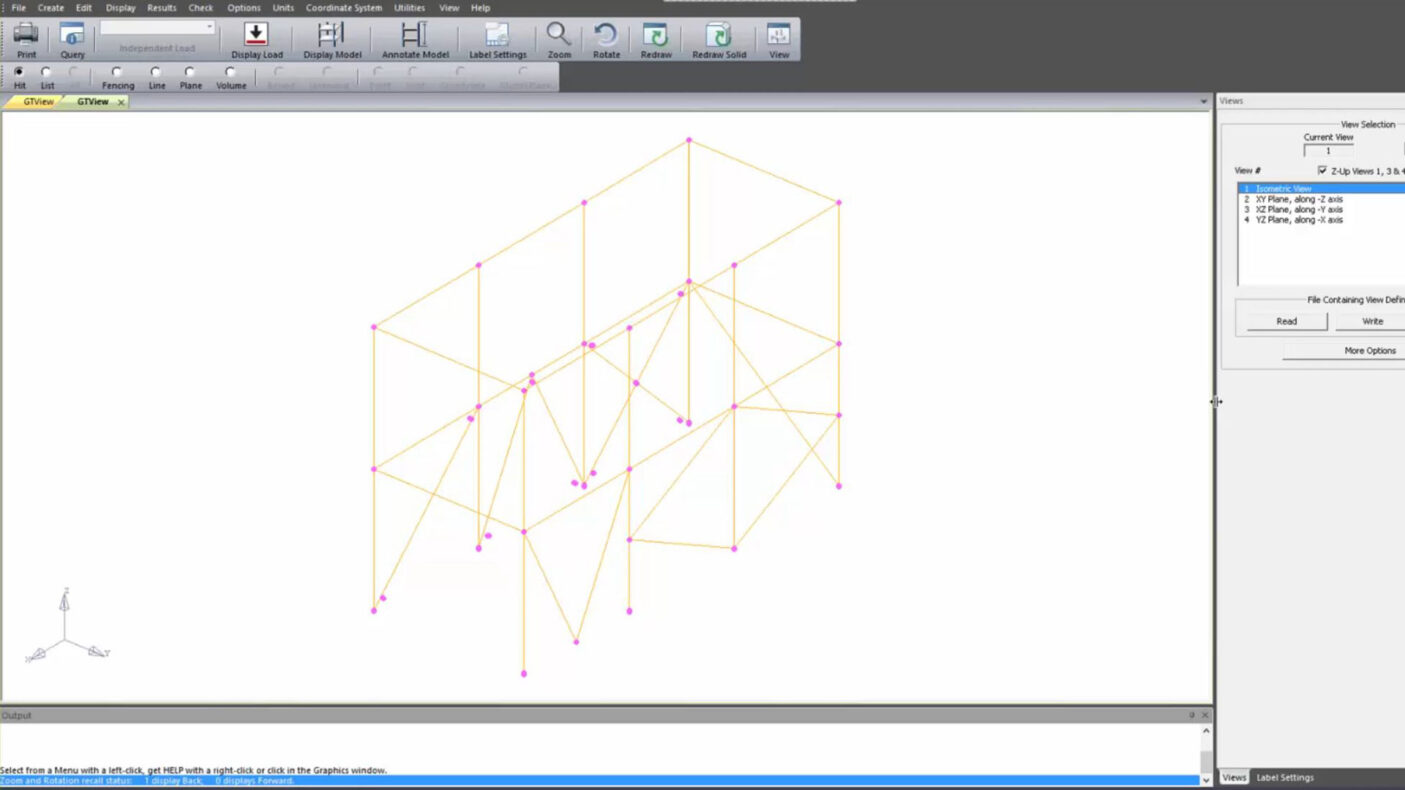

Oltre all’esportazione fisica CIS/2 è disponibile l’esportazione analitica CIS/2, che consente di esportare la struttura in un software di analisi come GT STRUDL®. Questo permette di risparmiare ore di riprogettazione, trasferendo il modello della struttura al reparto analisi.

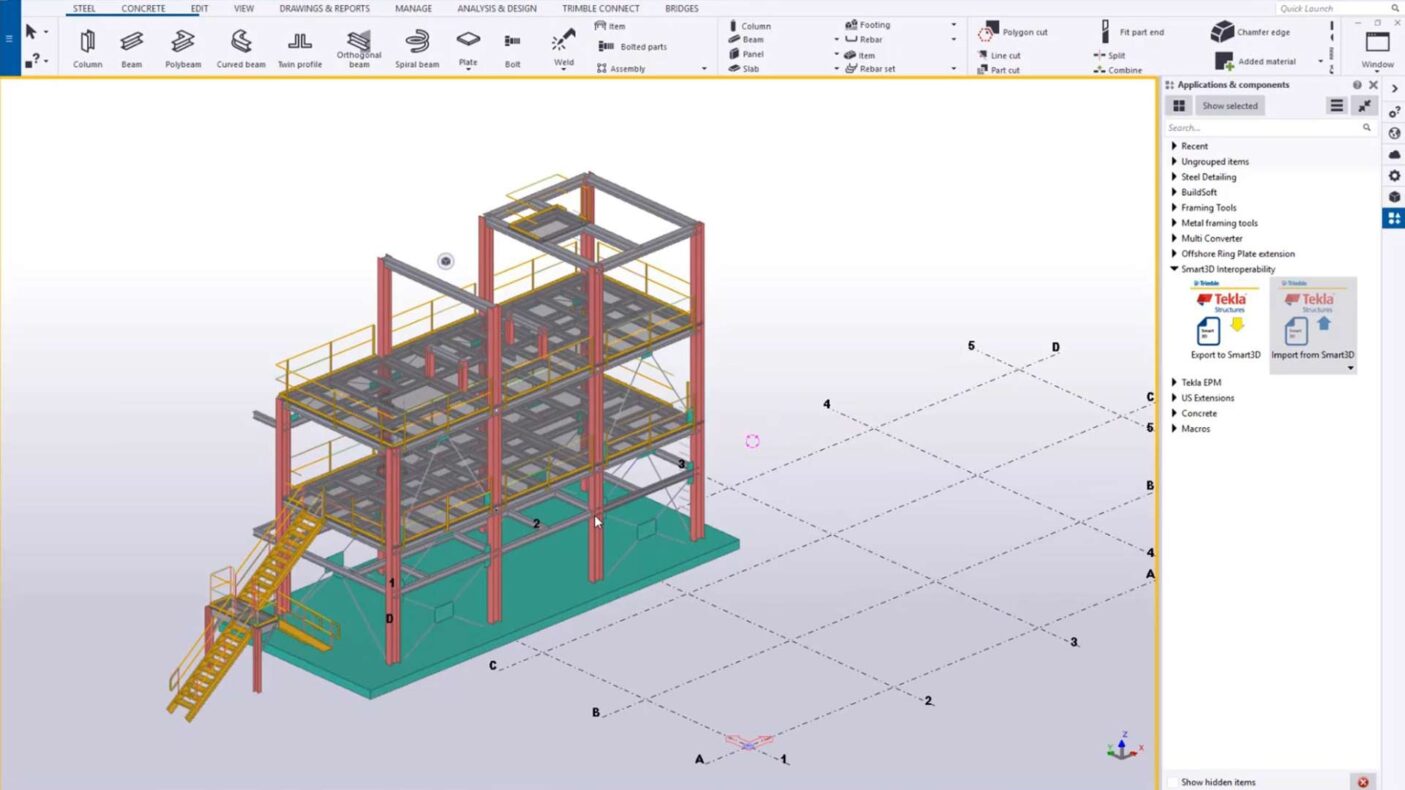

CADWorx® Structure Professional si integra con le soluzioni di progettazione tramite lo standard CIS/2. I progettisti strutturali possono creare modelli 3D integrando componenti di tubazioni e attrezzature da CADWorx® Plant Professional, e riutilizzare il lavoro in software di dettaglio strutturale.
